SA-4N

乗入れ H=20

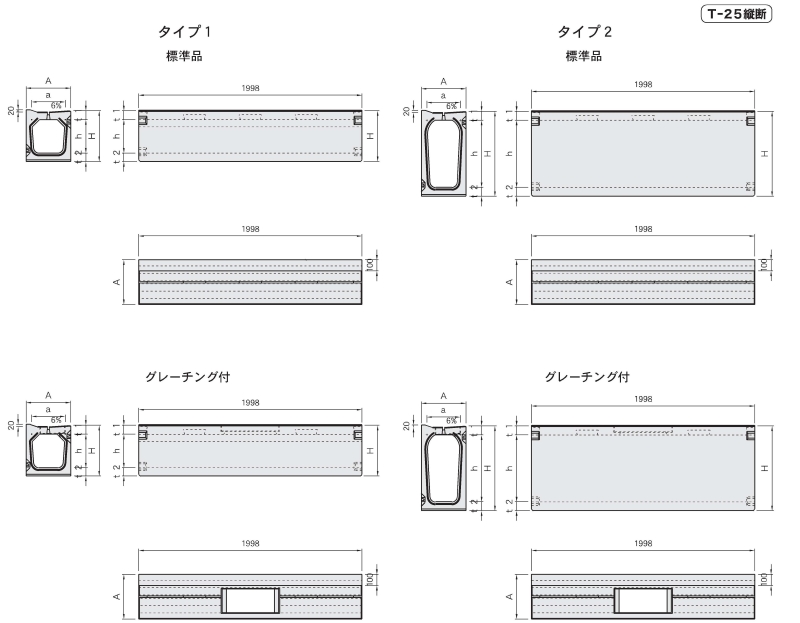

タイプ1寸法表

サイズ	寸法(mm)						参考重量(kg)
サイズ	A	a	H	h	t1	t2	標準品	グレーチング付
250X250	350	250	405	250	80	75	407	394
300X300	400	300	455	300	80	75	478	461
400			555	400			536	519
500			655	500			605	588
400X400	520	400	595	400	100	95	750	722
500			695	500			829	801
600			795	600			913	885
500X500	620	500	740	500	120	120	1042	996
600			840	600			1126	1080
700			940	700			1215	1169
600X600	740	600	840	600	120	120	1304	1245
700			940	700			1403	1344
800			1040	800			1506	1447

タイプ2寸法表

サイズ	寸法 (mm)						参考重量 ( k g )
サイズ	A	a	H	h	t1	t2	標準品	グレーチング付
300X600	400	300	760	600	80	80	693	676
700			870	700		90	825	807
800			980	800		100	932	914
900			1090	900		110	1046	1027
1000			1200	1000		120	1162	1144
400X700	520	400	895	700	100	95	1017	989
800			1010	800		110	1195	1166
900			1120	900		120	1324	1295
1000			1230	1000		130	1457	1428
500X800	620	500	1040	800	120	120	1337	1291
900			1140	900		120	1495	1447
1000			1250	1000		130	1634	1586
1100			1360	1100		140	1777	1729
1200			1470	1200		150	1932	1884
600X900	740	600	1140	900	120	120	1702	1641
1000			1250	1000		130	1857	1796
1100			1360	1100		140	2016	1955
1200			1470	1200		150	2180	2119

図面ダウンロードファイル

ファイルをダウンロード出来ます。
