横断Ⅰ型

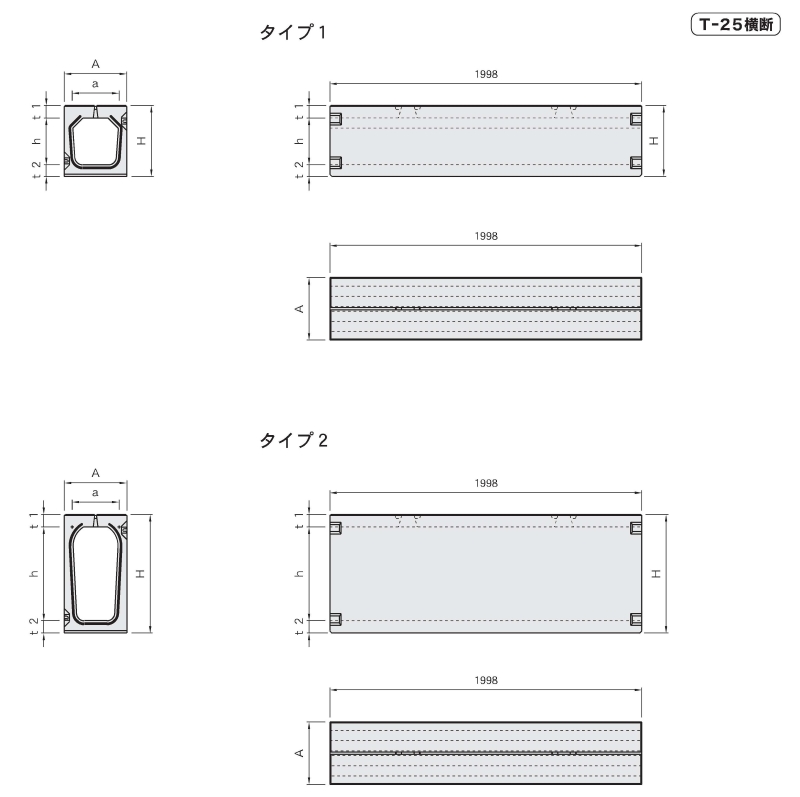

タイプ1寸法表

サイズ	寸法(mm)						参考重量(kg)
サイズ	A	a	H	h	t1	t2	横断I
250X250	350	250	405	250	80	75	420
300X300	400	300	455	300	80	75	495
400			555	400			553
500			655	500			622
400X400	520	400	595	400	100	95	780
500			696	500			859
600			795	600			943
500X500	620	500	740	500	120	120	1087
600			840	600			1170
700			940	700			1259
600X600	740	600	840	600	120	120	1366
700			940	700			1464
800			1040	800			1568

タイプ2寸法表

サイズ	寸法 (mm)						参考重量 (kg)
サイズ	A	a	H	h	t1	t2	横断I
300X600	400	300	760	600	80	80	710
700			870	700		90	843
800			980	800		100	950
900			1090	900		110	1062
1000			1200	1000		120	1179
400X700	520	400	895	700	100	95	1047
800			1010	800		110	1227
900			1120	900		120	1356
1000			1230	1000		130	1490
500X800	620	500	1040	800	120	120	1382
900			1140	900		120	1543
1000			1250	1000		130	1680
600X900	740	600	1140	900	120	120	1768
1000	740	600	1250	1000	120	130	1922
