バリアフリー側溝桝・蓋

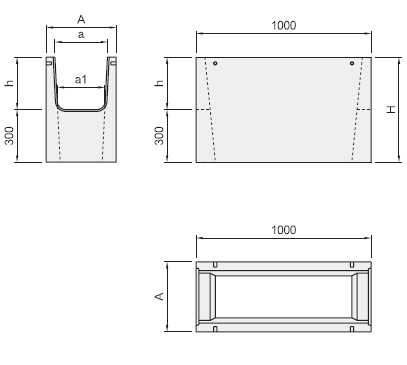

バリアフリー側溝桝
サイズ | 寸法(mm) | 参考重量 (kg) | ||||
---|---|---|---|---|---|---|
A | a | a1 | H | h | ||
250X250 |
350 |
250 |
210 |
550 |
250 |
201 |
300X300 |
400 |
300 |
270 |
600 |
300 |
230 |
400 |
260 |
700 |
400 |
272 |
||
500 |
250 |
800 |
500 |
319 |
||
600 |
240 |
900 |
600 |
364 |
||
700 |
230 |
1000 |
700 |
416 |
||
800 |
220 |
1100 |
800 |
465 |
||
900 |
210 |
1200 |
900 |
504 |
||
1000 |
200 |
1300 |
1000 |
559 |
||
400X400 |
520 |
400 |
360 |
700 |
400 |
325 |
500 |
350 |
800 |
500 |
375 |
||
600 |
340 |
900 |
600 |
427 |
||
700 |
330 |
1000 |
700 |
486 |
||
800 |
320 |
1100 |
800 |
541 |
||
900 |
310 |
1200 |
900 |
584 |
||
1000 |
300 |
1300 |
1000 |
645 |
||
500X500 |
620 |
500 |
450 |
800 |
500 |
398 |
600 |
440 |
900 |
600 |
458 |
||
700 |
430 |
1000 |
700 |
513 |
||
800 |
420 |
1100 |
800 |
570 |
||
900 |
410 |
1200 |
900 |
629 |
||
1000 |
400 |
1300 |
1000 |
688 |
||
1100 |
390 |
1400 |
1100 |
759 |
||
1200 |
380 |
1500 |
1200 |
822 |
||
600X600 |
740 |
600 |
540 |
900 |
600 |
519 |
700 |
530 |
1000 |
700 |
581 |
||
800 |
520 |
1100 |
800 |
644 |
||
900 |
510 |
1200 |
900 |
708 |
||
1000 |
500 |
1300 |
1000 |
773 |
||
1100 |
490 |
1400 |
1100 |
852 |
||
1200 |
480 |
1500 |
1200 |
921 |

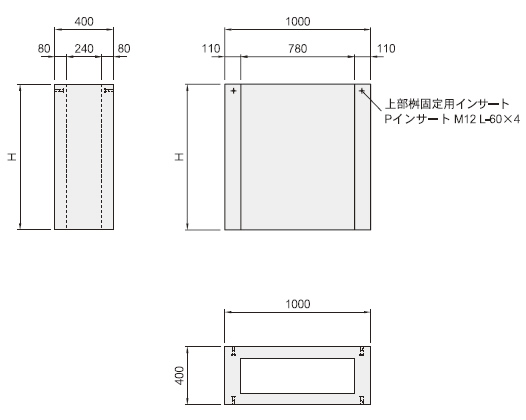

下部 300x300用

サイズ | 参考重量(kg) |
---|---|
H-600 | 306 |
H-700 | 357 |
H-800 | 408 |
H-900 | 459 |
H-1000 | 510 |
桝蓋 全面グレーチングタイプ

呼び名 | 寸法(mm) | 参考重量(kg) | ||||
---|---|---|---|---|---|---|
グレーチング(a×l×t) | 受枠(A×L×T1/T) | グレーチング | 受枠 | |||
SA-1 | 250用 | 普通目 | 332×977×44 | 352×1000×50/80 | 16.6 | 19.2 |
細目 | 332×965×32 | 352×1000×38/80 | 25.7 | 15.4 | ||
300用 | 普通目 | 380×978×50 | 402×1000×56/81 | 26.0 | 19.6 | |
細目 | 380×978×38 | 402×1000×44/80 | 30.8 | 19.4 | ||
400用 | 普通目 | 500×978×55 | 522×1000×61/101 | 35.6 | 23.1 | |
細目 | 500×965×50 | 522×1000×56/100 | 68.3 | 22.2 | ||
500用 | 普通目 | 600×978×65 | 622×1000×71/121 | 48.4 | 25.6 | |
細目 | 600×965×55 | 622×1000×61/120 | 89.1 | 26.2 | ||
600用 | 普通目 | 720×978×75 | 744×1000×81/121 | 48.4 | 25.6 | |
細目 | 720×965×60 | 744×1000×66/120 | 117.1 | 27.6 | ||
2型(2%、6%) | 250用 | 普通目 | 332×980×60 | 354×1000×66/80 | 25.2 | 17.0 |
細目 | 332×980×44 | 354×1000×50/80 | 30.7 | 17.4 | ||
300用 | 普通目 |
380×980×60 |
404×1000×66/80 | 30.8 | 18.7 | |
細目 |
380×980×44 |
404×1000×50/80 | 34.8 | 19.1 | ||
400用 | 普通目 |
500×980×60 |
504×1000×66/100 | 38.7 | 25.5 | |
細目 |
500×980×44 |
504×1000×50/100 | 45.6 | 27.5 | ||
500用 | 普通目 |
600×980×60 |
624×1000×66/120 | 47.3 | 36.3 | |
細目 |
600×980×44 |
624×1000×50/120 | 55.0 | 37.3 | ||
600用 | 普通目 |
720×980×60 |
744×1000×66/120 | 56.7 | 41.7 | |
細目 |
720×980×44 |
744×1000×50/120 | 65.7 | 44.0 |
サイズ | 寸法 (mm) | ||||||||
---|---|---|---|---|---|---|---|---|---|
A | a | T | t1 | t2 | w1 | w2 | b | ||
300 用 |
400 |
300 |
128 |
125 |
65 |
192 |
208 |
50 |
|
400 用 |
520 |
400 |
145 |
140 |
80 |
300 |
220 |
60 |
|
500 用 |
620 |
500 |
166 |
160 |
100 |
380 |
240 |
60 |
|
600 用 |
740 |
600 |
166 |
160 |
100 |
380 |
360 |
70 |
桝蓋 緑塊タイプ

サイズ | 寸 法 (mm) | 参 考 重 量 ( k g) | |||||
---|---|---|---|---|---|---|---|
A | a 1 | a 2 | T | 4 H l 型 | 4 H 2 型 | 4 N 型 | |
250 用 |
350 |
1825 |
1675 |
80 |
58 |
68 |
50 |
300 用 |
400 |
2075 |
1925 |
80 |
61 |
71 |
53 |
400 用 |
520 |
2675 |
2525 |
100 |
92 |
102 |
84 |
500 用 |
620 |
3175 |
3025 |
120 |
125 |
135 |
119 |
600 用 |
740 |
3775 |
3625 |
120 |
138 |
148 |
130 |
