SB-4H1・SB-4H2

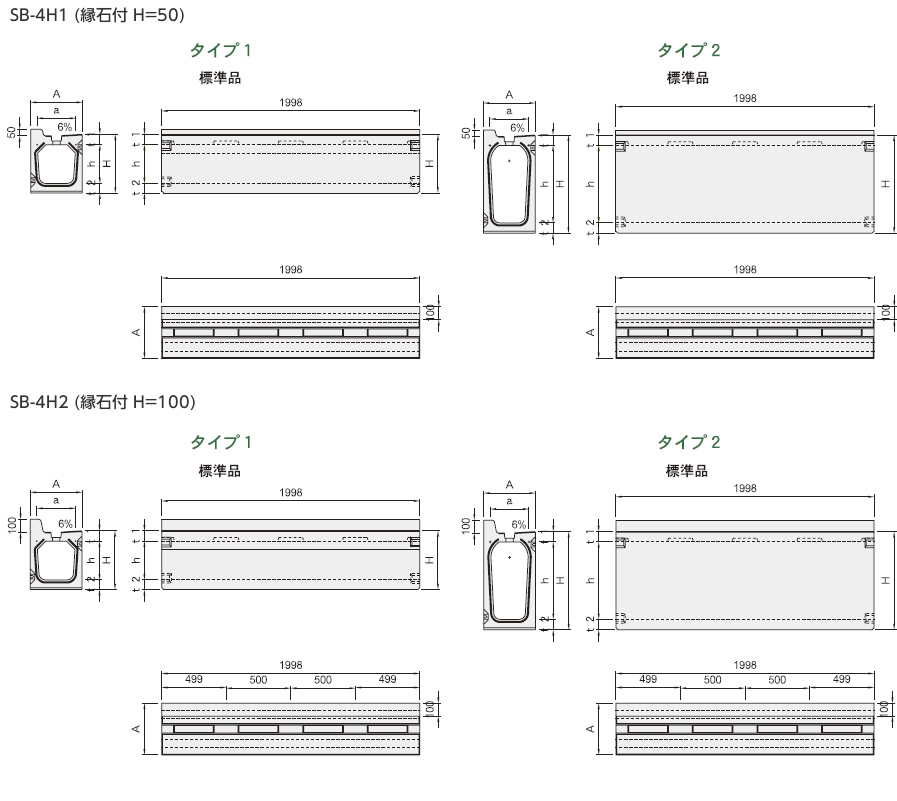

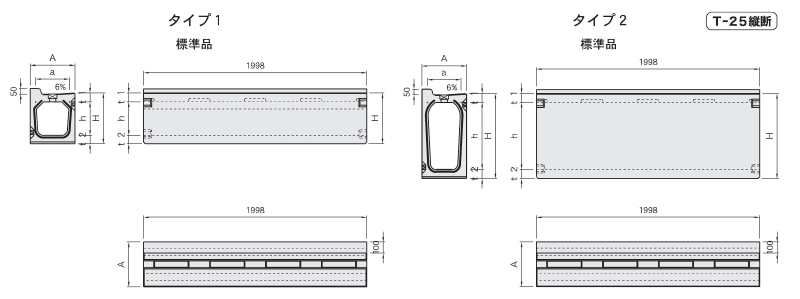

SB-4H1（縁石付 H=50）

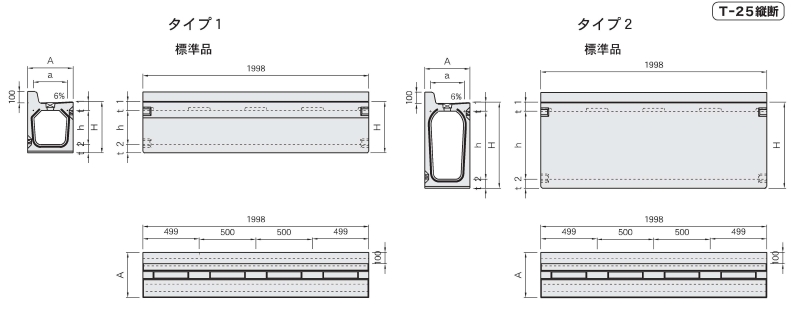

SB-4H2（縁石付 H=100）
タイプ1寸法表
| サイズ | 寸法(mm) | 参考重量(kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| A | a | H | h | t1 | t2 | SB-4H1 | SB-4H2 | |
| 250X250 |
350 |
250 |
405 |
250 |
80 |
75 |
407 | 427 |
| 300X300 |
400 |
300 |
455 |
300 |
80 |
75 |
479 | 500 |
| 400 |
555 |
400 |
537 | 558 | ||||
| 500 |
655 |
500 |
606 | 627 | ||||
| 400X400 |
520 |
400 |
595 |
400 |
100 |
95 |
748 | 768 |
| 500 |
695 |
500 |
827 | 847 | ||||
| 600 |
795 |
600 |
911 | 931 | ||||
| 500X500 |
620 |
500 |
740 |
500 |
120 |
120 |
1037 | 1057 |
| 600 |
840 |
600 |
1121 | 1141 | ||||
| 700 |
940 |
700 |
1210 | 1230 | ||||
| 600X600 |
740 |
600 |
840 |
600 |
120 |
120 |
1300 | 1321 |
| 700 |
940 |
700 |
1399 | 1419 | ||||
| 800 |
1040 |
800 |
1501 | 1522 | ||||
タイプ2寸法表
| サイズ | 寸法 (mm) | 参考重量 (kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| A | a | H | h | t1 | t2 | SB-4H1 | SB-4H2 | |
| 300X600 |
400 |
300 |
760 |
600 |
80 |
80 |
694 | 715 |
| 700 |
870 |
700 |
90 |
825 | 847 | |||
| 800 |
980 |
800 |
100 |
933 | 954 | |||
| 900 |
1090 |
900 |
110 |
1045 | 1066 | |||
| 1000 |
1200 |
1000 |
120 |
1163 | 1184 | |||
| 400X700 |
520 |
400 |
895 |
700 |
100 |
95 |
1015 | 1035 |
| 800 |
1010 |
800 |
110 |
1193 | 1214 | |||
| 900 |
1120 |
900 |
120 |
1322 | 1343 | |||
| 1000 |
1230 |
1000 |
130 |
1455 | 1476 | |||
| 500X800 |
620 |
500 |
1040 |
800 |
120 |
120 |
1332 | 1353 |
| 900 |
1140 |
900 |
1490 | 1511 | ||||
| 1000 |
1250 |
1000 |
130 |
1629 | 1650 | |||
| 600X900 |
740 |
600 |
1140 |
900 |
120 |
120 |
1698 | 1719 |
| 1000 |
1250 |
1000 |
130 |
1852 | 1874 | |||
