バリアフリー側溝土止パネル

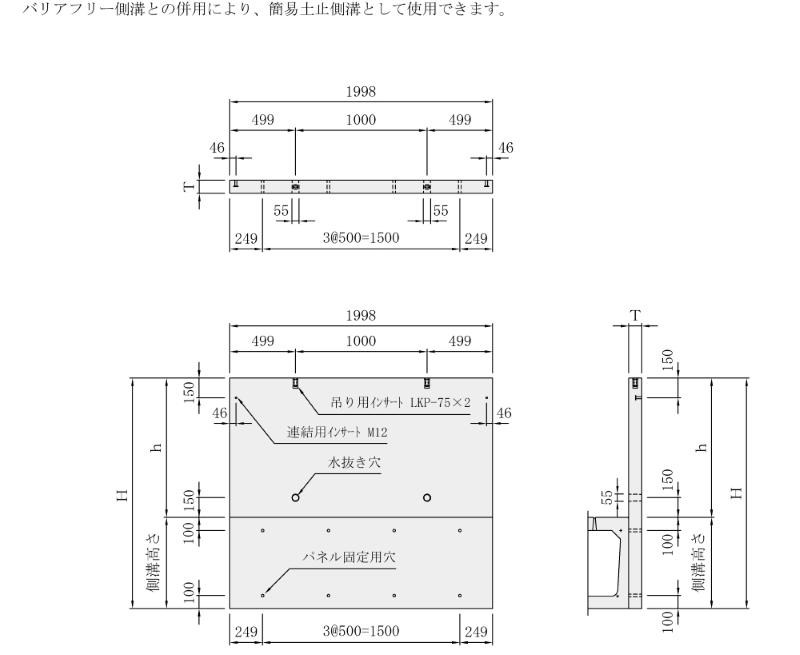

バリアフリー側溝土止パネル

土止有効高	300×300用			300×400用			300×500用
	寸法 (mm)		参考重量 (kg)	寸法 (mm)		参考重量 (kg)	寸法 (mm)		参考重量 (kg)
	H	T	参考重量 (kg)	H	T	参考重量 (kg)	H	T	参考重量 (kg)
h-100	555	100	266	655	100	314	755	100	362
h-200	655		314	755		362	855		410
h-300	755		362	855		410	955		458
h-400	855		410	955		458	1055		506
h-500	955		458	1055		506	1155		554
h-600	1055		506	1155		554	1255		602
h-700	1155		554	1255		602	1355		650
h-800	1255		602	1355		650	1455		698
h-900	1355		650	1455		698	1555		746
h-1000	1455		698	1555		746	1655		794

土止有効高	400×400用			400×500用
	寸法 (mm)		参考重量 (kg)	寸法 (mm)		参考重量 (kg)
	H	T	参考重量 (kg)	H	T	参考重量 (kg)
h-100	695	100	334	795	100	382
h-200	795		382	895		430
h-300	895		430	995		478
h-400	995		478	1095		526
h-500	1095		526	1195		574
h-600	1195		574	1295		622
h-700	1295		622	1395		670
h-800	1395		670	1495		718
h-900	1495		718	1595		766
h-1000	1595		766	1695		814

　　　　※専用のSA-1,SA-2タイプに取付が可能です。

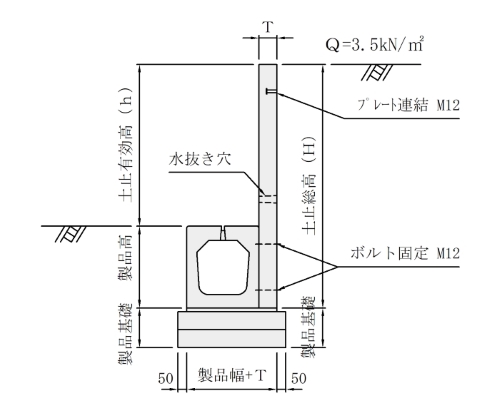

標準施工断面図
