L型街渠II型 Bフラット

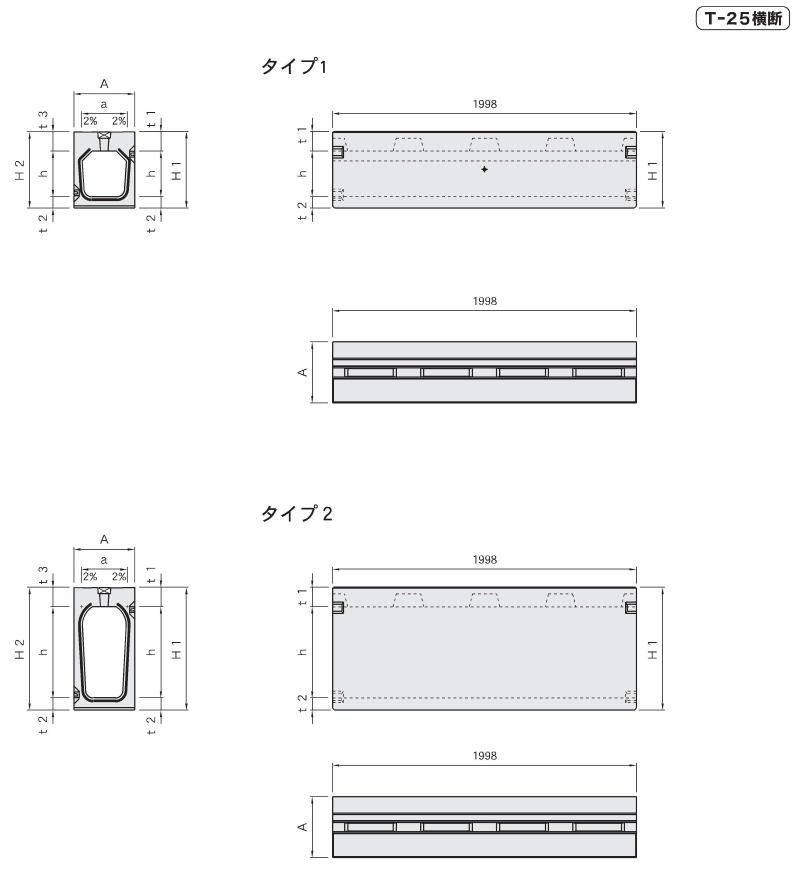

タイプ1寸法表
サイズ | 寸法(mm) |
参考重量(kg) | |||||||
---|---|---|---|---|---|---|---|---|---|
A | a | H1 | H2 | h | t1 | t2 | t3 | フラット | |
300X300 |
400 |
300 |
503 | 440 |
300 |
128 |
75 |
128 | 555 |
400 |
603 | 540 |
400 |
614 | |||||
500 |
703 | 640 |
500 |
683 | |||||
400X400 |
520 |
400 |
640 | 575 |
400 |
145 |
95 |
145 | 852 |
500 |
740 | 675 |
500 |
933 | |||||
600 |
840 | 775 |
600 |
1017 | |||||
500X500 |
620 |
500 |
786 | 720 |
500 |
166 |
120 |
166 | 1188 |
600 |
886 | 820 |
600 |
1272 | |||||
700 |
986 | 920 |
700 |
1361 | |||||
600X600 |
740 |
600 |
886 | 820 |
600 |
166 |
120 |
166 | 1483 |
700 |
986 | 920 |
700 |
1591 | |||||
800 |
1086 | 1020 |
800 |
1694 |
タイプ2寸法表
サイズ |
寸法 (mm) |
参考重量 (kg) | |||||||
---|---|---|---|---|---|---|---|---|---|
A |
a |
H1 |
H2 |
h | t1 |
t2 | t3 | フラット | |
300X600 |
400 |
300 |
808 | 745 |
600 |
128 |
80 |
128 | 771 |
700 |
918 | 855 |
700 |
90 |
902 | ||||
800 |
1028 | 965 |
800 |
100 |
1009 | ||||
900 |
1138 | 1075 |
900 |
110 |
1122 | ||||
1000 |
1248 | 1185 |
1000 |
120 |
1239 | ||||
400X700 |
520 |
400 |
940 | 875 |
700 |
145 |
95 |
145 | 1122 |
800 | 1055 | 990 |
800 |
110 |
1302 | ||||
900 |
1165 | 1100 |
900 |
120 |
1430 | ||||
1000 |
1275 | 1210 |
1000 |
130 |
1563 | ||||
500X800 |
620 |
500 |
1086 | 1020 |
800 |
166 |
120 |
166 | 1483 |
900 |
1186 | 1120 |
900 |
1643 | |||||
1000 |
1296 | 1230 |
1000 |
130 |
1781 | ||||
1100 |
1406 | 1340 |
1100 |
140 |
1924 | ||||
1200 |
1516 | 1450 |
1200 |
150 |
2073 | ||||
600X900 |
740 |
600 |
1186 | 1186 |
900 |
166 |
120 |
166 | 1814 |
1000 | 1296 | 1296 |
1000 |
130 |
1966 | ||||
1100 |
1406 | 1406 |
1100 |
140 |
2125 | ||||
1200 |
1516 | 1516 |
1200 |
150 |
2290 |
