横断II型

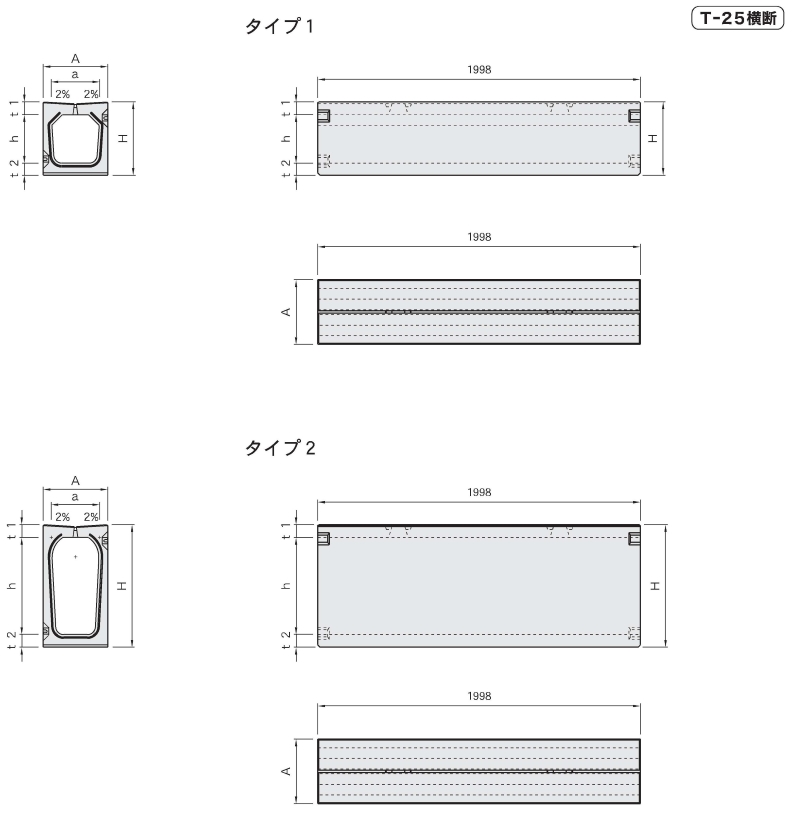

タイプ1寸法表
サイズ | 寸法(mm) | 参考重量(kg) | |||||
---|---|---|---|---|---|---|---|
A | a | H | h | t1 | t2 | 横断II | |
250X250 |
350 |
250 |
405 |
250 |
80 |
75 |
413 |
300X300 |
400 |
300 |
455 |
300 |
80 |
75 |
485 |
400 | 555 |
400 |
543 | ||||
500 | 655 |
500 |
612 | ||||
400X400 |
520 |
400 |
595 |
400 |
100 |
95 |
762 |
500 | 696 |
500 |
841 | ||||
600 | 795 |
600 |
925 | ||||
500X500 |
620 |
500 |
740 |
500 |
120 |
120 |
1062 |
600 | 840 |
600 |
1146 | ||||
700 | 940 |
700 |
1234 | ||||
600X600 |
740 |
600 |
840 |
600 |
120 |
120 |
1330 |
700 | 940 |
700 |
1428 | ||||
800 | 1040 |
800 |
1531 |
タイプ2寸法表
サイズ | 寸法 (mm) | 参考重量 (kg) | |||||
---|---|---|---|---|---|---|---|
A | a | H | h | t1 | t2 | 横断II | |
300X600 |
400 |
300 |
760 |
600 |
80 |
80 |
700 |
700 | 870 |
700 |
90 |
831 | |||
800 | 980 |
800 |
100 |
939 | |||
900 | 1090 |
900 |
110 |
1051 | |||
1000 | 1200 |
1000 |
120 |
1174 | |||
400X700 |
520 |
400 |
895 |
700 |
100 |
95 |
1030 |
800 | 1010 |
800 |
110 |
1208 | |||
900 | 1120 |
900 |
120 |
1337 | |||
1000 | 1230 |
1000 |
130 |
1470 | |||
500X800 |
620 |
500 |
1040 |
800 |
120 |
120 |
1357 |
900 | 1140 |
900 |
1516 | ||||
1000 | 1250 |
1000 |
130 |
1654 | |||
1100 | 1360 |
1100 |
140 |
1799 | |||
1200 | 1470 |
1200 |
150 |
1946 | |||
600X900 |
740 |
600 |
1140 |
900 |
120 |
120 |
1729 |
1000 | 1250 |
1000 |
130 |
1883 | |||
1100 | 1360 |
1100 |
140 |
2042 | |||
1200 | 1470 |
1200 |
150 |
2207 |
