L型街渠II型 Aタイプ (フラット)

L型街渠II型 Aタイプ (フラット)

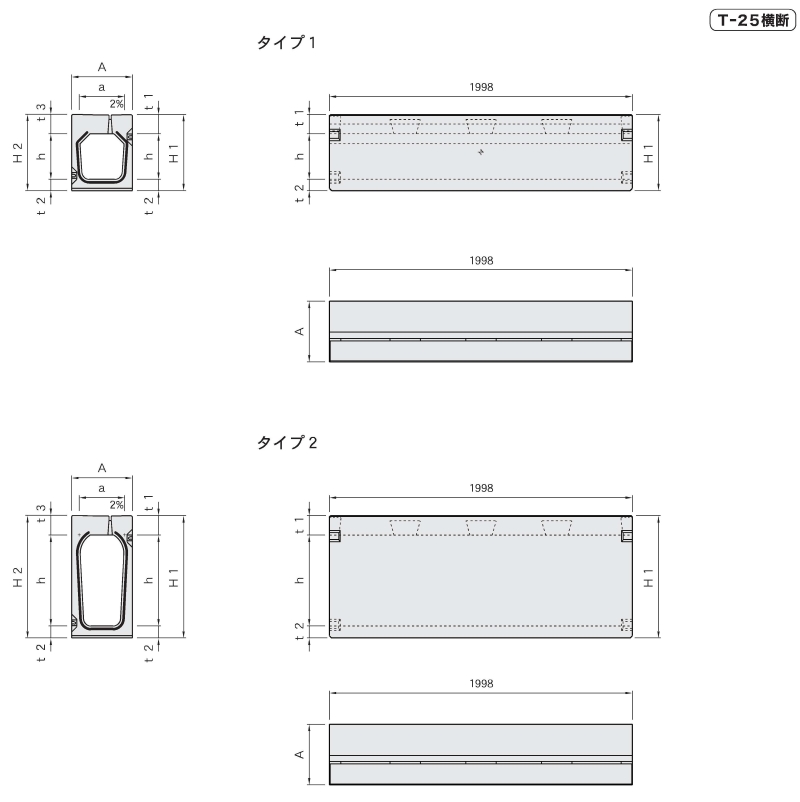

タイプ1寸法表

サイズ	寸法(mm)								参考重量(kg)
サイズ	A	a	H1	H2	h	t1	t2	t3	フラット
300X300	400	300	503	504	300	128	75	129	576
400			603	604	400				634
500			703	704	500				703
400X400	520	400	640	639	400	145	95	144	874
500			740	739	500				953
600			840	839	600				1037
500X500	620	500	786	785	500	166	120	165	1199
600			886	885	600				1283
700			986	985	700				1372
600X600	740	600	886	887	600	166	120	167	1506
700			986	987	700				1614
800			1086	1087	800				1717

タイプ2寸法表

サイズ	寸法(mm)								参考重量(kg)
サイズ	A	a	H1	H2	h	t1	t2	t3	フラット
300X600	400	300	808	809	600	128	80	129	791
700			918	919	700		90		922
800			1028	1029	800		100		1029
900			1138	1139	900		110		1142
1000			1248	1249	1000		120		1259
400x700	520	400	940	939	700	145	95	144	1142
800			1055	1054	800		110		1322
900			1165	1164	900		120		1450
1000			1275	1274	1000		130		1583
500x800	620	500	1086	1085	800	166	120	165	1494
900			1186	1185	900		120		1654
1000			1296	1295	1000		130		1792
1100			1406	1405	1100		140		1935
1200			1516	1515	1200		150		2084
600x900	740	600	1186	1187	900	166	120	167	1837
1000			1296	1297	1000		130		1989
1100			1406	1407	1100		140		2148
1200			1516	1517	1200		150		2313

図面ダウンロードファイル

ファイルをダウンロード出来ます。
