L型街渠II型 Bタイプ

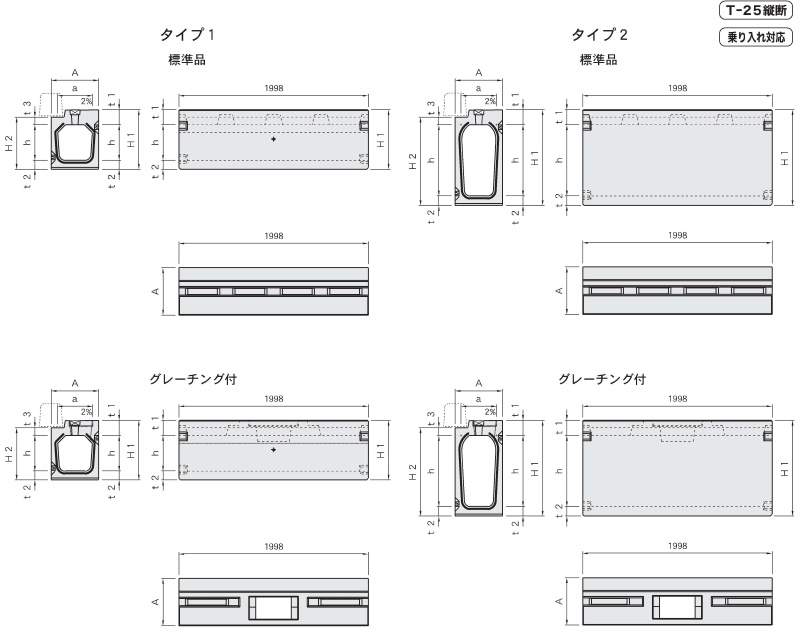

タイプ1寸法表

サイズ

寸法(mm)

参考重量(kg)

AaH1H2ht1t2t3標準グレーチング

300X300

400

300

503 440

300

128

75

65 522 494

400

603 540

400

581 553

500

703 640

500

650 622

400X400

520

400

640 575

400

145

95

80 801 763

500

740 675

500

882 844

600

840 775

600

966 928

500X500

620

500

786 720

500

166

120

100 1122 1074

600

886 820

600

1206 1158

700

986 920

700

1295 1247

600X600

740

600

886 820

600

166

120

100 1398 1341

700

986 920

700

1506 1449

800

1086 1020

800

1609 1552



タイプ2寸法表

サイズ

寸法 (mm)

参考重量 (kg)

A

a

H1

H2

h

t1

t2

t3標準グレーチング

300X600

400

300

808 745

600

128

80

65 738 710

700

918 855

700

90

869 841

800

1028 965

800

100

976 948

900

1138 1075

900

110

1089 1061

1000

1248 1185

1000

120

1206 1178

400X700

520

400

940 875

700

145

95

80 1071 1013
800 1055 990

800

110

1251 1213

900

1165 1100

900

120

1379 1341

1000

1275 1210

1000

130

1512 1474

500X800

620

500

1086 1020

800

166

120

100 1417 1369

900

1186 1120

900

1577 1529

1000

1296 1230

1000

130

1715 1667

1100

1406 1340

1100

140

1858 1810

1200

1516 1450

1200

150

2007 1959

600X900

740

600

1186 1120

900

166

120

100 1729 1672
1000 1296 1230

1000

130

1881 1824

1100

1406 1340

1100

140

2040 1983

1200

1516 1450

1200

150

2205 2148



ファイルをダウンロード出来ます。
