SA-4H1

緑石付 H=50

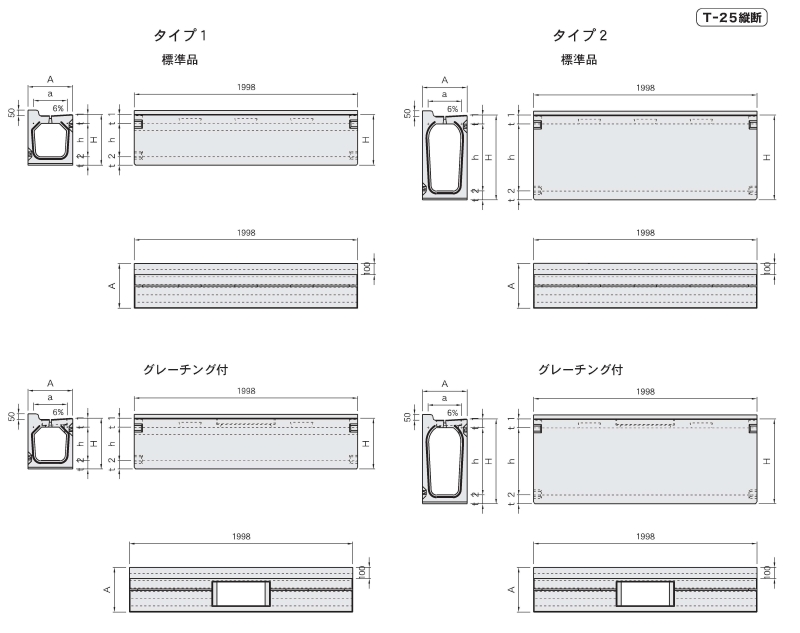

タイプ1寸法表

サイズ	寸法(mm)						参考重量(kg)
サイズ	A	a	H	h	t1	t2	標準品	グレーチング付
250X250	350	250	405	250	80	75	423	410
300X300	400	300	455	300	80	75	494	477
400			555	400			552	535
500			655	500			621	604
400X400	520	400	595	400	100	95	766	738
500			695	500			845	817
600			795	600			929	901
500X500	620	500	740	500	120	120	1058	1012
600			840	600			1142	1096
700			940	700			1231	1185
600X600	740	600	840	600	120	120	1320	1261
700			940	700			1419	1360
800			1040	800			1522	1463

タイプ2寸法表

サイズ	寸法 (mm)						参考重量 ( k g )
サイズ	A	a	H	h	t1	t2	標準品	グレーチング付
300X600	400	300	760	600	80	80	709	692
700			870	700		90	841	823
800			980	800		100	949	931
900			1090	900		110	1061	1043
1000			1200	1000		120	1179	1161
400X700	520	400	895	700	100	95	1033	1005
800			1010	800		110	1212	1183
900			1120	900		120	1341	1312
1000			1230	1000		130	1474	1445
500X800	620	500	1040	800	120	120	1353	1307
900			1140	900		120	1512	1464
1000			1250	1000		130	1651	1603
1100			1360	1100		140	1794	1746
1200			1470	1200		150	1942	1894
600X900	740	600	1140	900	120	120	1719	1658
1000			1250	1000		130	1873	1812
1100			1360	1100		140	2033	1972
1200			1470	1200		150	2197	2136

図面ダウンロードファイル

ファイルをダウンロード出来ます。
