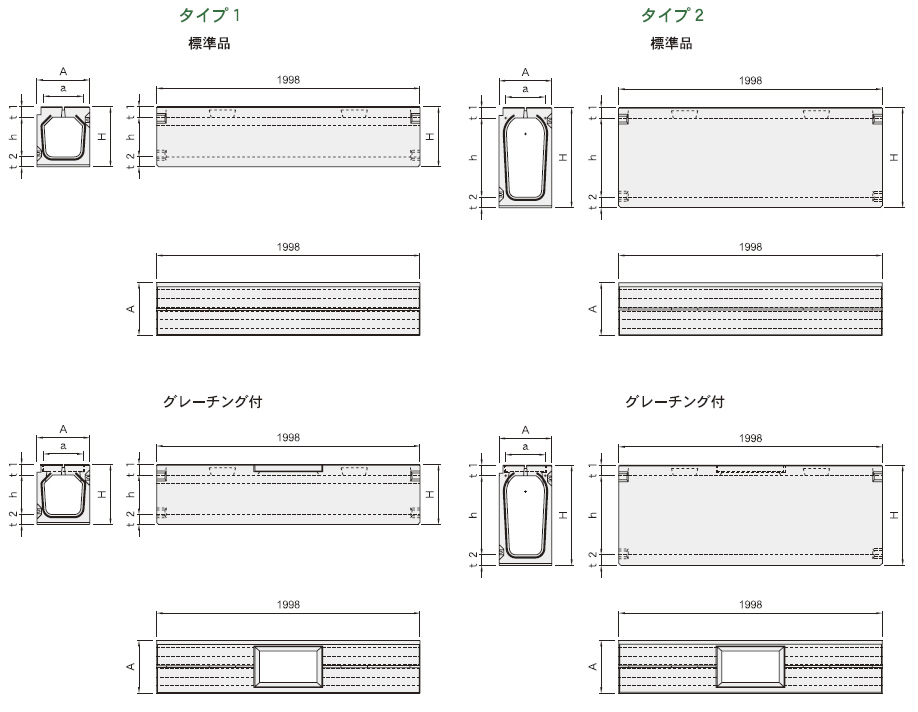

SA-1

フラット

タイプ1寸法表

サイズ



寸法(mm)

参考重量(kg)

AaHht1t2標準品グレーチング付

250X250

350

250

405

250

80

75

412

392

300X300

400

300

455

300

80

75

487

457

400

555

400

545

515

500

655

500

614

584

400X400

520

400

595

400

100

95

770

740

500

695

500

849

819

600

795

600

933

903

500X500

620

500

740

500

120

120

1074

1017

600

840

600

1158

1101

700

940

700

1247

1190

600X600

740

600

840

600

120

120

1353

1284

700

940

700

1452

1383

800

1040

800

1555

1486



タイプ2寸法表

サイズ

寸法 (mm)

参考重量 (kg)

A

a

H

h

t1

t2

標準品

グレーチング付

300X600

400

300

760

600

80

80

703

673

700

870

700

90

834

803

800

980

800

100

941

910

900

1090

900

110

1054

1023

1000

1200

1000

120

1171

1140

400X700

520

400

895

700

100

95

1037

1007

800

1010

800

110

1217

1186

900

1120

900

120

1345

1314

1000

1230

1000

130

1478

1447

500X800

620

500

1040

800

120

120

1369

1312

900

1140

900

1529

1470

1000

1250

1000

130

1667

1608

1100

1360

1100

140

1810

1751

1200

1470

1200

150

1959

1900

600X900

740

600

1140

900

120

120

1754

1682

1000

1250

1000

130

1908

1836

1100

1360

1100

140

2067

1995

1200

1470

1200

150

2232

2160



フラット・切欠き

タイプ1寸法表

サイズ



寸法(mm)

参考重量(kg)

AaHht1t2標準品グレーチング付

250X250

350

250

405

250

80

75

403

383

300X300

400

300

455

300

80

75

478 448

400

555

400

536 506

500

655

500

605 575

400X400

520

400

595

400

100

95

761 731

500

695

500

840 810

600

795

600

924 894

500X500

620

500

740

500

120

120

1065 1008

600

840

600

1149 1092

700

940

700

1238 1181

600X600

740

600

840

600

120

120

1344 1275

700

940

700

1443 1374

800

1040

800

1546 1477



タイプ2寸法表

サイズ

寸法 (mm)

参考重量 (kg)

A

a

H

h

t1

t2

標準品

グレーチング付

300X600

400

300

760

600

80

80

694

664

700

870

700

90

825 794

800

980

800

100

932 901

900

1090

900

110

1045 1012

1000

1200

1000

120

1162 1131

400X700

520

400

895

700

100

95

1028 998
800

1010

800

110

1208 1177

900

1120

900

120

1336 1305

1000

1230

1000

130

1469 1438

500X800

620

500

1040

800

120

120

1360 1303

900

1140

900

1520 1461

1000

1250

1000

130

1658 1599

1100

1360

1100

140

1801 1742

1200

1470

1200

150

1950 1891

600X900

740

600

1140

900

120

120

1745 1673
1000

1250

1000

130

1899 1827

1100

1360

1100

140

2058 1986

1200

1470

1200

150

2223 2151
