L型街渠Ⅲ型

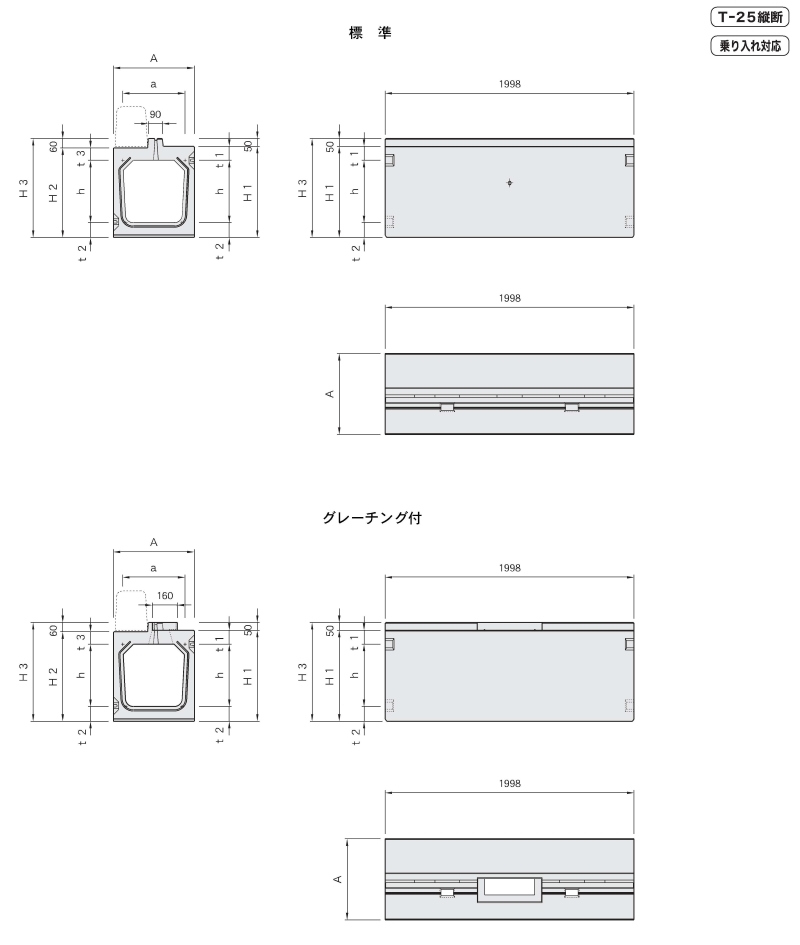

サイズ | 寸法(mm) | 参考重量(kg) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | a | b | H1 | H2 | h | t1 | t2 | t3 | t4 | L | 標 準 | グレーチング | |
300X300 |
400 |
300 |
260 |
440 |
500 |
300 |
50
|
70 |
75 |
65 |
1998 |
490 | 478 |
400 |
540 |
600 |
400 |
548 | 536 | ||||||||
500 |
250 |
640 |
700 |
500 |
75 |
617 | 605 | ||||||
400X400 |
520 |
400 |
360 |
575 |
635 |
400 |
60 |
80 |
95 |
80 |
750 | 738 | |
500 |
350 |
675 |
735 |
500 |
85 | 829 | 817 | ||||||
600 | 340 | 775 | 835 | 600 | 90 | 913 | 901 | ||||||
500X500 | 620 | 500 | 450 | 720 | 780 | 500 | 60 | 85 | 120 | 100 | 1044 | 1029 | |
600X600 | 740 | 600 | 540 | 820 | 880 | 600 | 70 | 100 | 120 | 100 | 1312 | 1297 |
※上記以外のサイズのラインナップも取り揃えております。
※サイズが変わっても、見え幅(90mm、160mm)は一定です。

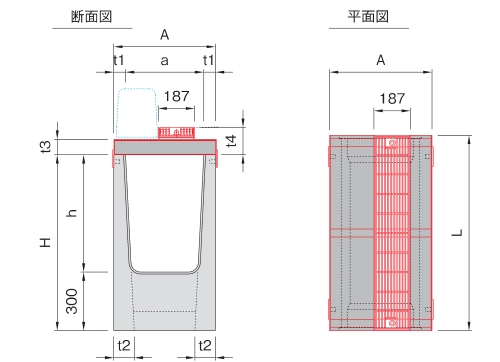

バリアフリー側溝(L型街渠Ⅲ型)管理桝
サイズ | 寸法(mm) | 参考重量(kg) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | a | H | h | t1 | t2 | t3 | t4 | L | 下部桝 | グレーチング | |
300X300 |
400 |
300 |
600 |
300 |
50 |
80 |
65 |
125 |
1000 |
230 | 44.5 |
X400 |
700 |
400 |
85 |
272 | |||||||
X500 | 800 | 500 | 90 | 319 | |||||||
400X400 | 520 | 400 | 700 | 400 | 60 | 95 | 80 | 140 | 325 | 48.2 | |
X500 | 800 | 500 | 100 | 375 | |||||||
X600 | 900 | 600 | 105 | 427 | |||||||
500X500 | 620 | 500 | 800 | 500 | 60 | 100 | 100 | 160 | 398 | 62.1 | |
600X600 | 740 | 600 | 900 | 600 | 70 | 115 | 100 | 160 | 519 | 66.3 |
※サイズが変わっても、見え幅(187mm)は一定です。
