SA-2
両勾配 2%、6%

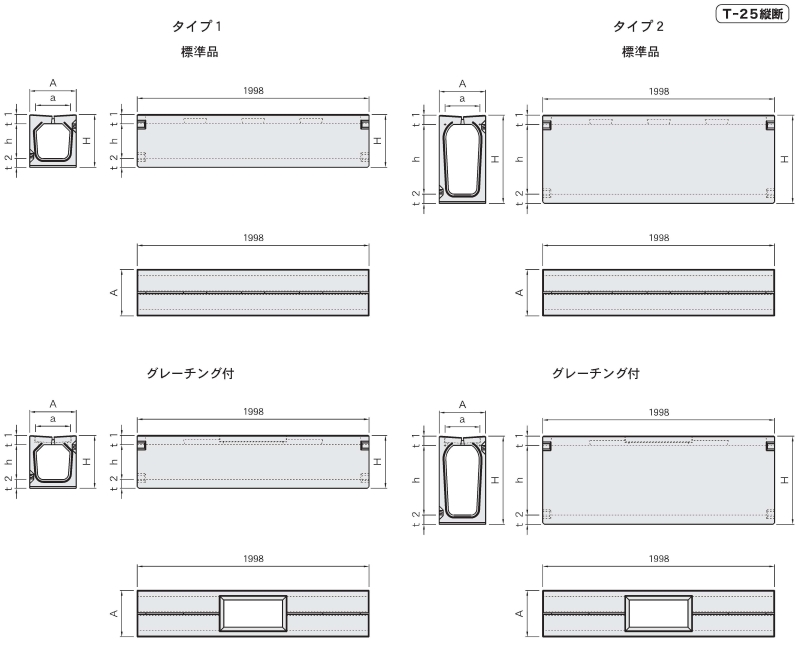

タイプ1寸法表
サイズ | 寸法(mm) | 参考重量(kg) | ||||||
---|---|---|---|---|---|---|---|---|
A | a | H | h | t1 | t2 | 標準品 | グレーチング付 | |
250X250 |
350 |
250 |
405 |
250 |
80 |
75 |
405 | 389 |
300X300 |
400 |
300 |
455 |
300 |
80 |
75 |
477 | 451 |
400 |
555 |
400 |
535 | 509 | ||||
500 |
655 |
500 |
604 | 578 | ||||
400X400 |
520 |
400 |
595 |
400 |
100 |
95 |
752 | 717 |
500 |
695 |
500 |
831 | 796 | ||||
600 |
795 |
600 |
915 | 880 | ||||
500X500 |
620 |
500 |
740 |
500 |
120 |
120 |
1049 | 998 |
600 |
840 |
600 |
1133 | 1082 | ||||
700 |
940 |
700 |
1221 | 1170 | ||||
600X600 |
740 |
600 |
840 |
600 |
120 |
120 |
1317 | 1257 |
700 |
940 |
700 |
1415 | 1355 | ||||
800 |
1040 |
800 |
1518 | 1458 |
参考重量の表記は6%勾配の製品重量です。
※2%勾配の製品重量の参考重量に「250サイズは+6kg」、「300サイズは+8kg」、「400サイズは*12kg」、「500サイズは+18kg」、「600サイズは+25kg」を加算した重量となります。
タイプ2寸法表
サイズ | 寸法 (mm) | 参考重量 (kg) | ||||||
---|---|---|---|---|---|---|---|---|
A | a | H | h | t1 | t2 | 標準品 | グレーチング付 | |
300X600 |
400 |
300 |
760 |
600 |
80 |
80 |
692 | 666 |
700 |
870 |
700 |
90 |
823 | 795 | |||
800 |
980 |
800 |
100 |
931 | 903 | |||
900 |
1090 |
900 |
110 |
1043 | 1015 | |||
1000 |
1200 |
1000 |
120 |
1161 | 1133 | |||
400X700 |
520 |
400 |
895 |
700 |
100 |
95 |
1020 | 985 |
800 |
1010 |
800 |
110 |
1198 | 1162 | |||
900 |
1120 |
900 |
120 |
1327 | 1291 | |||
1000 |
1230 |
1000 |
130 |
1460 | 1424 | |||
500X800 |
620 |
500 |
1040 |
800 |
120 |
120 |
1344 | 1293 |
900 |
1140 |
900 |
1503 | 1450 | ||||
1000 |
1250 |
1000 |
130 |
1641 | 1588 | |||
1100 |
1360 |
1100 |
140 |
1786 | 1727 | |||
1200 |
1470 |
1200 |
150 |
1933 | 1880 | |||
600X900 |
740 |
600 |
1140 |
900 |
120 |
120 |
1716 | 1653 |
1000 |
1250 |
1000 |
130 |
1870 | 1807 | |||
1100 |
1360 |
1100 |
140 |
2029 | 1966 | |||
1200 |
1470 |
1200 |
150 |
2194 | 2131 |
参考重量の表記は6%勾配の製品重量です。
※2%勾配の製品重量の参考重量に「250サイズは+6kg」、「300サイズは+8kg」、「400サイズは+12kg」、「500サイズは+18kg」、「600サイズは+25kg」を加算した重量となります。
