側溝蓋

側溝蓋

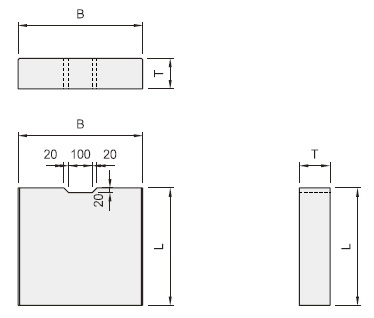

呼び名	寸法			参考重量 (kg)
呼び名	B	T	L	参考重量 (kg)
IS-250	370	100	500	46
IS-300	430			51
IS-350	480			57
IS-400	530			63
IS-450	580	120		83
IS-500	630			90
IS-600	730			109
IR-250	370	100		46
IR-300	430	130		67
IR-350	480			75
IR-400	530			83
IR-450	580	150		104
IR-500	630			113
IR-600	730			131

呼び名	寸法			参考重量 (kg)
呼び名	B	T	L	参考重量 (kg)
ISG-300	430	100	500	49
ISG-350	480			55
ISG-400	530			61
ISG-450	580	120		81
ISG-500	630			88
ISG-600	730			107
IRG-300	430	130		65
IRG-350	480			73
IRG-400	530			81
IRG-450	580	150		102
IRG-500	630			111
IRG-600	730			129

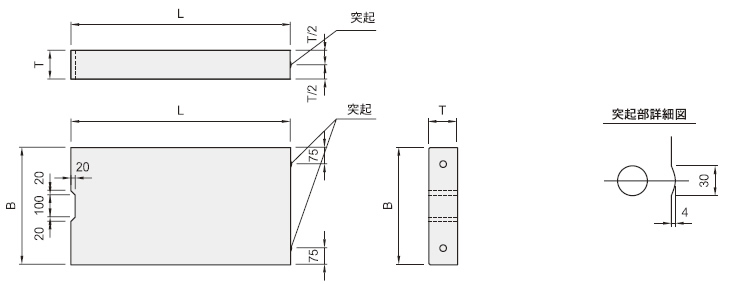

呼び名	寸法			参考重量 (kg)
呼び名	B	T	L	参考重量 (kg)
ISL-250	370	100	994	91
ISL-300	430			101
ISL-350	480			113
ISL-400	530			125
ISL-450	580	120		163
ISL-500	630			177
ISL-600	730			207
IRL-250	370	100		91
IRL-300	430	130		132
IRL-350	480			148
IRL-400	530			163
IRL-450	580	150		205
IRL-500	630			222
IRL-600	730			260

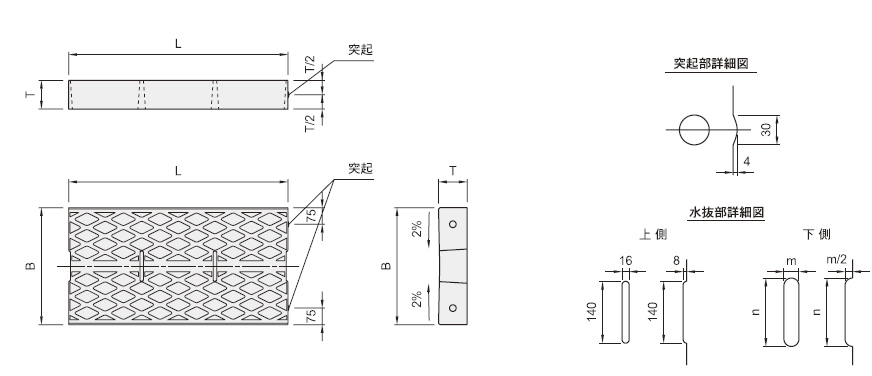

呼び名	寸法					参考重量 (kg)
呼び名	B	T	L	m	n	参考重量 (kg)
ISV-300	430	100	994	34	150	97
ISV-400	530	100		34	150	120
IRV-300	430	130		40	160	128
IRV-400	530	130		40	160	158

側溝蓋(S型)

呼び名	寸法			参考重量 (kg)
呼び名	B	T	L	参考重量 (kg)
240	330	100	500	39
300	390	100		47
450	580	120		84

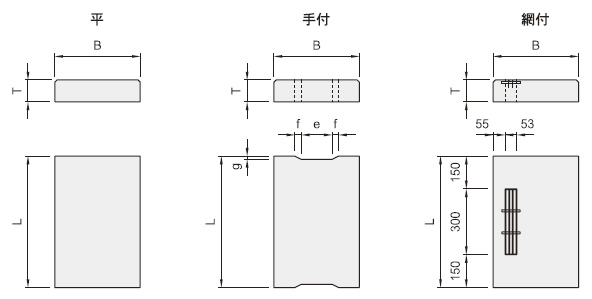

側溝蓋(S型)

呼び名	寸法						参考重量 (kg)
呼び名	B	T	L	e	f	g	平	手付	網付
240	330	100	600	100	20	20	48	47	45
300	390	100	600	140	30	15	56	55	53

側溝蓋(現場打用)

呼び名	寸法			参考重量 (kg)
呼び名	B	T	L	参考重量 (kg)
A-300	410	100	600	58
A-350	460			65
A-400	510			72
A-450	560			80
A-500	610			87

側溝蓋

呼び名	寸法			参考重量 (kg)
呼び名	B	T	L	参考重量 (kg)
KIA-300	390	100	600	56
KIA-400	490			71
KIA-500	590			85

呼び名	寸法			参考重量 (kg)
呼び名	B	T	L	参考重量 (kg)
C7B-300	430	100	500	51
C7B-400	530	100		63
C7B-500	630	120		90
C3B-300	430	130		66
C3B-400	530	130		83
C3B-500	630	150		115
