長尺U字溝　（KUS型、KUR型、KDS型、KDR型、KUB型）

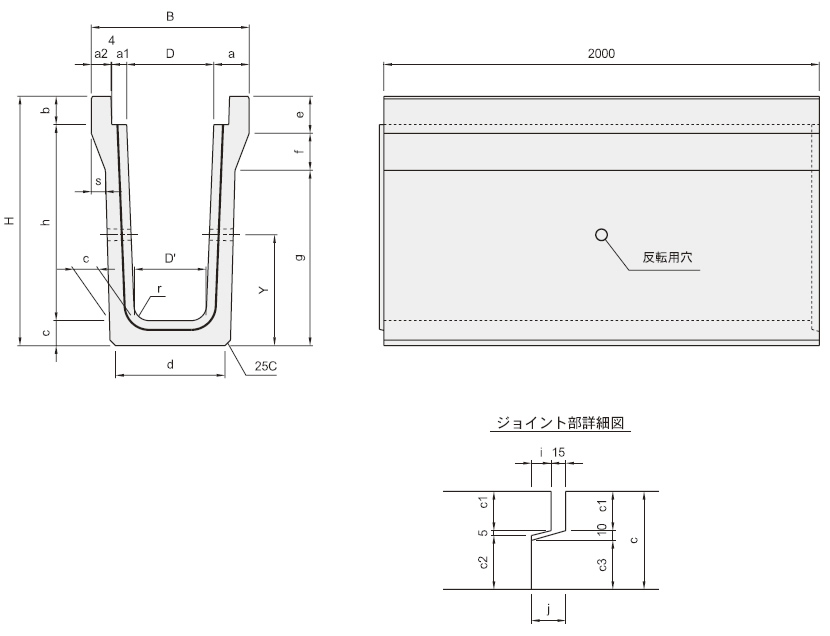

長尺U字溝（茨城県型）

KUS（歩道用）

呼び名	寸法																										参考重量 (kg)
呼び名	B	H	D	D'	h	L	a	a1	a2	a3	b	c	d	e	f	g	s	r	c1	c2	c3	c1'	c2'	c3'	i	j	参考重量 (kg)
KUS 300x300	545	460	300	260	300	2000	122.5	67.5	5	50	100	60	300	130	67	263	69.5	50	20	5	35	20	10	30	15	30	357
KUS 300x400	565	570	300	250	400	2000	132.5	67.5	5	60	100	70	300	134	67	369	69.5	50	20	5	45	20	10	40	15	30	482
KUS 350x350	605	515	350	305	350	2000	127.5	67.5	5	55	100	65	350	132	67	316	69.5	50	20	5	40	20	10	35	15	30	433
KUS 350x400	615	570	350	300	400	2000	132.5	67.5	5	60	100	70	350	134	67	369	69.5	50	20	5	45	20	10	40	15	30	499
KUS 400x400	665	570	400	350	400	2000	132.5	67.5	5	60	100	70	400	134	67	369	69.5	70	20	5	45	20	10	40	15	30	518
KUS 400x500	675	675	400	335	500	2000	137.5	67.5	5	65	100	75	400	136	68	471	68	70	20	5	50	20	10	45	15	30	626

KUR（車道用）：(後輪一輪50kN以下)が隣接して走行するような場所に平行して設置するもの

呼び名	寸法																										参考重量 (kg)
呼び名	B	H	D	D'	h	L	a	a1	a2	a3	b	c	d	e	f	g	s	r	c1	c2	c3	c1'	c2'	c3'	i	j	参考重量 (kg)
KUR 300x300	585	520	300	260	300	2000	142.5	67.5	5	70	130	90	350	180	58	282	60.5	50	40	5	45	40	10	40	20	35	560
KUR 300x400	605	630	300	250	400	2000	152.5	67.5	5	80	130	100	350	184	58	388	60.5	50	40	5	55	40	10	50	20	35	719
KUR 350x350	645	575	350	305	350	2000	147.5	67.5	5	75	130	95	400	182	58	335	60.5	50	40	5	50	40	10	45	20	35	659
KUR 350x400	655	630	350	300	400	2000	152.5	67.5	5	80	130	100	400	184	58	388	60.5	50	40	5	55	40	10	50	20	35	742
KUR 400x400	705	630	400	350	400	2000	152.5	67.5	5	80	130	100	450	184	58	388	60.5	70	40	5	55	40	10	50	20	35	771
KUR 400x500	725	740	400	335	500	2000	162.5	67.5	5	90	130	110	450	189	59	492	61.5	70	40	5	65	40	10	60	20	35	954

長尺U字溝（茨城県組合型）

KDS（歩道用）

呼び名		寸法																						参考重量(kg)
呼び名		B	H	D	D'	h	d	a	a1	a2	b	c	e	f	g	s	r	c1	c2	c3	i	j	Y	参考重量(kg)
KDS 300型	300X500	565	675	300	260	500	359	132.5	68.5	60	100	75	130	180	365	75	50	20	50	45	15	30	304	598
	300X600		775		252	600	350					75			465					45			355	662
	300X700		880		244	700	352					80			570					50			402	753
	300X800		985		236	800	355					85			675				60	55			448	845
	300X900		1090		228	900	357					90			780			30	55	50			492	941
	300X1000		1195		220	1000	359					95			885			30	60	55			536	1043
KDS 350型	350X500	615	675	350	310	500	409	132.5	68.5	60	100	75	130	180	365	75	50	20	50	45	15	30	297	615
	350X600		775		302	600	400					75			465				55	45			347	679
	350X700		880		294	700	402					80			570				50	50			393	772
	350X800		985		286	800	405					85			675				60	55			438	866
	350X900		1090		278	900	407					90			780			30	55	50			483	963
	350X1000		1195		270	1000	409					95			885			30	60	55			526	1066
KDS 400型	400X600	675	775	400	352	600	448	137.5	68.5	65	100	75	130	180	465	75	70	20	50	45	15	30	343	726
	400X700		880		344	700	451					80			570				55	50			390	821
	400X800		985		336	800	453					85			675				60	55			435	919
	400X900		1090		328	900	456					90			780			30	55	50			479	1020
	400X1000		1195		320	1000	458					95			885			30	60	55			523	1127
KDS 500型	500X500	775	695	500	460	500	556	137.5	68.5	65	120	75	150	180	365	75	70	20	50	45	15	30	287	707
	500X600		800		452	600	559					80			470			20	55	50			333	800
	500X700		905		444	700	564					85			575			30	50	45			390	917
	500X800		1010		436	800	565					90			680				55	50			422	1004
	500X900		1115		428	900	568					95			785				60	55			480	1129
	500X1000		1220		420	1000	569					100			890				65	60			507	1222
	500X1100		1330		410	1100	580					110			1000	72.5			75	70			535	1375
	500X1200		1435		404	1200	584					115			1105	70		40	70	65			591	1527
	500X1300		1540		396	1300	586					120			1210	69.5			75	70			620	1663
	500X1400		1650		388	1400	598					130			1320	63.5			85	80			660	1891
KDS 600型	600X600	875	800	600	552	600	659	137.5	68.5	65	120	80	150	180	470	75	70	20	55	50	15	30	320	837
	600X700		905		544	700	662					85			575			25					363	938
	600X800		1010		536	800	665					90			680			30					406	1047
	600X900		1115		528	900	667					95			785			25	65	60			449	1156
	600X1000		1220		520	1000	669					100			890			30	65	60			491	1270
	600X1100		1330		512	1100	681					110			1000	70		35	70	65			532	1447
	600X1200		1435		504	1200	684					115			1105	70		40	70	65			573	1582

KDR（車道用）：(後輪一輪50kN以下)が隣接して走行するような場所に平行して設置するもの

呼び名		寸法																						参考重量(kg)
呼び名		B	H	D	D'	h	d	a	a1	a2	b	c	e	f	g	s	r	c1	c2	c3	i	j	Y	参考重量(kg)
KDR 300型	300X500	605	740	300	260	500	428	152.5	68.5	80	130	110	170	170	400	60	50	40	65	60	20	35	321	889
	300X600		840		252	600	421								500	65							370	969
	300X700		940		244	700	412								600								420	1066
	300X800		1040		236	800	402								700								470	1160
	300X900		1145		228	900	405					115			805				70	65			517	1283
	300X1000		1255		220	1000	419					125			915				80	75			559	1445
KDR 350型	350X500	655	740	350	310	500	478	152.5	68.5	80	130	110	170	170	400	60	50	40	65	60	20	35	314	914
	350X600		840		302	600	471								500	65							362	995
	350X700		940		294	700	462								600								411	1092
	350X800		1040		286	800	452								700								461	1186
	350X900		1145		278	900	455					115			805				70	65			507	1311
	350X1000		1255		270	1000	469					125			915				80	75			550	1475
KDR 400型	400X600	725	840	400	352	600	516	162.5	68.5	90	130	110	170	170	500	65	70	40	65	60	20	35	363	1077
	400X700		940		344	700	507								600								413	1179
	400X800		1040		336	800	499								700								462	1278
	400X900		1145		328	900	502					115			805				70	65			509	1409
	400X1000		1255		320	1000	516					125			915				80	75			552	1580

長尺U字溝

KUS（歩道用）

呼び名		寸法																		参考重量 (kg)
呼び名		B	H	D	D'	h	L	a	a1	a2	a3	b	c	d	e	f	g	s	r	参考重量 (kg)
250 型	250X250	485	410	250	220	250	2000	117.5	62.5	5	50	100	60	250	130	80	230	62	50	320
	250X300		460		210	300							60	290			250	77.5		339
	250X400		570			400							70	310			360	67.5		425
	250X500		670			500							70				460			483
	250X600		775		200	600							75				565			585
300 型	300X1100	565	1300	300	230	1100	2000	132.5	67.5	5	60	100	100	390	130	80	1090	67.5	60	1176
	300X1200		1410			1200							110	410			1200	57.5		1295
	300X1300		1520			1300							120	430			1310	47.5		1428
350 型	350X500	615	670	350	310	350	2000	132.5	67.5	5	60	100	70	410	130	80	460	82.5	60	555
400 型	400X600	675	780	400	350	600	2000	137.5	67.5	5	65	100	80	460	140	60	580	82.5	70	718
	400X700		885		350	700							85	460	140	60	685	77.5	70	830
	400X1100		1310		330	1100							110	510	200	70	1040	62.5	80	1398
	400X1200		1420			1200							120	530			1150	52.5		1511
	400X1300		1520			1300							120				1250			1678
	400X1400		1630		310	1400							130				1360			1825
	400X1500		1730		310	1500							130				1460			1983
500 型	500X500	785	695	500	460	500	2000	142.5	67.5	5	70	120	75	570	160	70	465	87.5	80	763
	500X600		800			600							80	580			570	82.5		791
	500X700		905			700							85	590			675	77.5		894
	500X800		1010			800							90	600			780	72.5		1002
600 型	600X600	885	800	600	560	600	2000	142.5	67.5	5	70	120	80	680	160	70	570	82.5	80	827
	600X700		905			700							85				675	77.5		932
	600X800		1010			800							90				780	72.5		1041
	600X1000		1220		550	1000							100	700			990	67.5	90	1286
	600X1100		1330			1100							110				1100	57.5		1454
	600X1200		1440			1200							120				1210	47.5		1630
	600X1300		1540		540	1300							120				1310	52.5		1803
	600X1400		1650		540	1400							130				1420	42.5		1957

KUR（車道用）：(後輪一輪50kN以下)が隣接して走行するような場所に平行して設置するもの

呼び名		寸法																		参考重量(kg)
呼び名		B	H	D	D'	h	L	a	a1	a2	a3	b	c	d	e	f	g	s	r	参考重量(kg)
250 型	250X300	485	460	250	210	300	2000	117.5	62.5	5	50	100	60	290	130	80	250	77.5	50	339
	250X400		570			400							70	310			360	67.5		425
	250X500		670			500							70				460			483
	250X600		775		200	600							75				565		60	585
300 型	300X700	605	930	300	250	700	2000	152.5	67.5	5	80	130	100	360	180	80	670	77.5	70	934
	300X800		1030		250	800							100	360			770	77.5		1013
	300X1100		1340		220	1100							110	400			1080	82.5		1365
	300X1200		1450			1200							120				1190	72.5		1539
	300X1300		1550			1300							120				1290	72.5		1630
350 型	350X700	655	930	350	300	700	2000	152.5	67.5	5	80	130	100	410	180	80	670	70	60	959
400 型	400X 600	725	810	400	350	600	2000	162.5	67.5	5	90	130	80	470	190	150	470	107.5	70	839
	400X700		915		350	700							85	480			575	102.5	70	948
	400X800		1020		340	800							90	480			680	102.5	80	1049
	400X900		1125		340	900							95	490			785	97.5		1175
	400X1100		1340		330	1100							110	510			1000	87.5		1446
	400X1200		1450			1200							120	530			1110	77.5		1585
	400X1300		1550			1300							120	530			1210	77.5		1726
	400X1400		1660			1400							130	550			1320	67.5		1877
	400X1500		1760			1500							130	550			1420	67.5		2034
450 型	450X450	775	675	450	430	450	2000	162.5	67.5	5	90	150	75	500	200	120	525	75	80	753
500 型	500X500	825	725	500	480	500	2000	162.5	67.5	5	90	150	75	630	200	150	375	97.5	80	805
	500X600		830			600							80	640			480	92.5		912
	500X700		935			700							85	650			585	87.5		1030
	500X800		1040		470	800							90	650			690	87.5		1141
	500X900		1045			900							95	660			795	82.5		1276
	500X1000		1250			1000							100	670			900	77.5		1421
	500X1100		1360		460	1100							110	680			1010	72.5		1618
	500X1200		1470			1200							120	700			1120	62.5		1859
	500X1300		1570			1300							120	700			1220	62.5		2008
	500X1400		1680		450	1400							130	710			1330	57.5		2167
	500X1500		1780		450	1500							130	710			1430	57.5		2326
600 型	600X600	925	830	600	580	600	2000	162.5	67.5	5	90	150	80	740	200	150	480	92.5	80	950
	600X700		935		580	700							85	750			585	87.5		1071
	600X800		1040		570	800							90	750			690	87.5		1184
	600X900		1145			900							95	760			795	82.5		1322
	600X1000		1250			1000							100	770			900	77.5		1469
	600X1200		1470		560	1200							120	800			1120	62.5		1917
	600X1400		1680		550	1400							130	810			1330	57.5		2196

長尺U字溝(ボルト固定グレーチング仕様)

長尺BOX型側溝(KUB型)

呼び名	寸法(mm)																参考重量 (kg)
呼び名	B	H	D	D'	h	L	a	b	c	d	e	f	g	i	s	r	参考重量 (kg)
300X300	545	480	300	260	320	1998	122.5	80	80	330	130	67	283	60	69.5	50	599
400X400	665	580	400	350	420	1998	132.5	80	80	420	134	67	379	70	69.5	70	759
