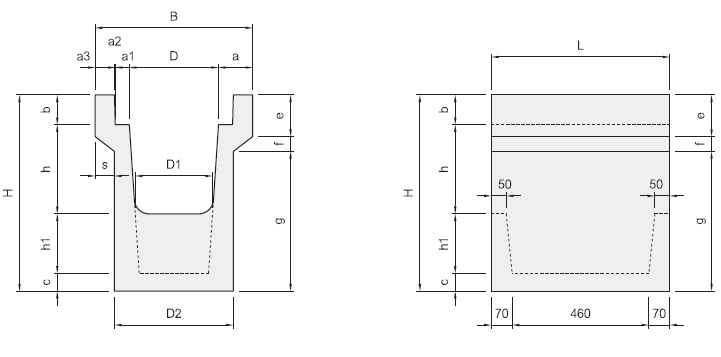

長尺U字溝桝
| 呼び名 | 寸法(mm) | 重量 (kg) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | H | D | D1 | D2 | h | h1 | a | a1 | a2 | a3 | b | c | e | f | g | s | L | ||
| S型 240用 | 460 | 600 | 240 | 220 | 340 | 240 | 200 | 110 | 47.5 | 2.5 | 60 | 100 | 60 | 110 | 110 | 380 | 60 | 600 | 140 |
| S型 300用 | 530 | 660 | 300 | 260 | 400 | 300 | 115 | 65 | 140 | 50 | 470 | 65 | 156 | ||||||
| 呼び名 | 寸法(mm) | 重量 (kg) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | H | D | D1 | D2 | h | h1 | a | a1 | a2 | a3 | b | c | e | f | g | s | L | ||
| S型 240用 | 460 | 600 | 240 | 220 | 340 | 240 | 200 | 110 | 47.5 | 2.5 | 60 | 100 | 60 | 110 | 110 | 380 | 60 | 600 | 140 |
| S型 300用 | 530 | 660 | 300 | 260 | 400 | 300 | 115 | 65 | 140 | 50 | 470 | 65 | 156 | ||||||
