落ちふた式U形側溝・蓋（JIS A 5372)

JIS A 5372：推奨仕様 E-3

寸法表(1種)

呼び名	寸法(mm)											参考重量(kg)
呼び名	A	H	a	h	b	c	d	e	f	t	r	参考重量(kg)
250	450	395	250	250	230	55	40	55	120	90	50	263
300 A	500	455	300	300	280	55	40	60	120	95	50	310
300 B		560		400	270			65				379
300 C		665		500	260			70				454
400 A	600	575	400	400	370	55	40	65	135	110	50	411
400 B	600	680	400	500	360	55	40	70	135	110	50	482
500 A	720	695	500	500	460	60	45	70	150	125	50	535
500 B	720	800	500	600	450	60	45	75	150	125	50	620

寸法表 (3種)

呼び名	寸法(mm)											参考重量(kg)
呼び名	A	H	a	h	b	c	d	e	f	t	r	参考重量(kg)
250	460	405	250	250	230	55	45	65	120	90	50	306
300 A	520	465	300	300	280	55	50	70	140	95	50	390
300 B		565		400	270			70				451
300 C		675		500	260			80				555
400 A	630	580	400	400	370	55	55	70	140	110	50	503
400 B		580		500	360			70				610
400 B		690		500	360			80				610
500 A	750	705	500	500	460	60	60	80	155	125	50	684
500 B	750	815	500	600	450	60	60	90	175	125	50	835
※ 600	860	835	600	600	550	65	60	90	215	145	50	890

※JIS規格外製品

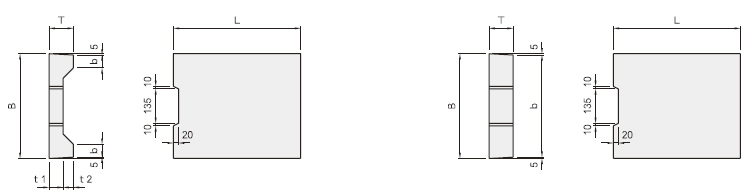

落ちふた式U形側溝蓋　JIS A 5372：推奨仕様 E-3

寸法表 (1種)

呼び名	寸法 (mm)						参考重量 (kg)
呼び名	B	T	L	t 1	t 2	b	参考重量 (kg)
250	362	90	500	55	35	50	29
300	412	95		55	40	51	34
400	512	110		65	45	51	47
500	622	125		75	50	56	65

寸法表 (3種)

呼び名	寸法(mm)				参考重量 (kg)
呼び名	B	T	L	b	参考重量 (kg)
250	362	90	500	352	38
300	412	95		402	46
400	512	110		502	66
500	622	125		612	92
※ 600	732	145		722	125

※JIS規格外製品

図面ダウンロードファイル

ファイルをダウンロード出来ます。
