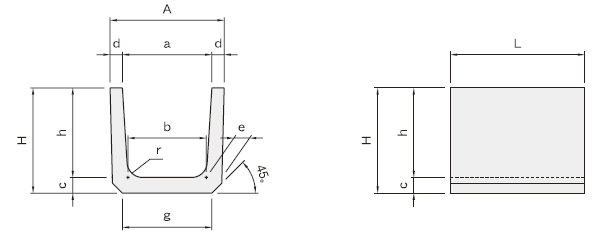

上ぶた式U形側溝・蓋(JIS A 5372)
JIS A 5372:推奨仕様 E-1、E-2
呼び名 | 寸法 | 参考重量 ( kg) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | H | a | h | b | c | d | e | g | r | L | ||
150 |
210 |
185 |
150 |
150 |
140 |
35 |
30 |
35 |
160 |
30 |
600 |
24 |
180 |
250 |
220 |
180 |
180 |
170 |
40 |
35 |
40 |
190 |
50 |
36 |
|
240 |
330 |
290 |
240 |
240 |
220 |
50 |
45 |
50 |
240 |
55 |
||
300 A |
400 |
300 |
300 |
260 |
60 |
50 |
60 |
300 |
71 |
|||
300 B | 360 | 300 |
79 |
|||||||||
300 C | 425 |
360 |
65 |
93 |
||||||||
360 A |
460 |
365 |
360 |
300 |
310 |
65 |
360 |
91 |
||||
360 B | 360 | 360 |
101 |
|||||||||
※ 400 A |
500 |
420 |
400 |
350 |
350 |
70 |
70 |
400 |
70 |
117 |
||
※ 400 B |
510 |
470 | 400 |
55 |
124.8 |
|||||||
450 |
560 |
520 |
450 |
450 |
400 |
430 |
130 |
|||||
500 |
630 |
575 |
500 |
500 |
440 |
75 |
65 |
80 |
500 |
175.3 |
||
600 |
740 |
680 |
600 |
600 |
540 |
80 |
70 |
600 |
203.7 |
※JIS規格外製品
JIS A 5372:推奨仕様 E-2

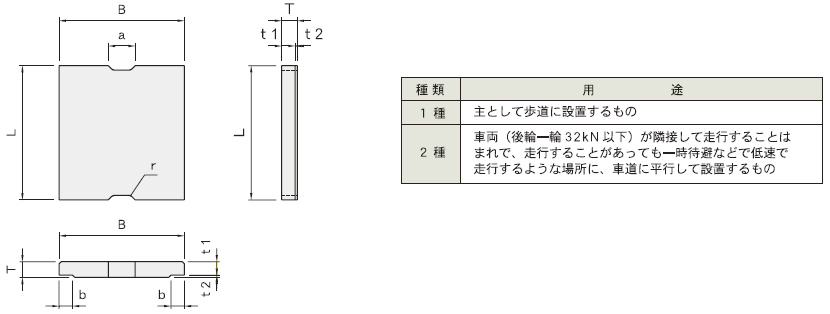

寸法表(1種蓋)
呼び名 | 寸法 | 参考重量(kg) | |||||||
---|---|---|---|---|---|---|---|---|---|
B | T | L | a | b | t1 | t2 | r | ||
150用 |
210 |
35 |
600 |
75 |
35 |
30 |
5 |
15 |
10 |
180用 |
250 |
40 |
40 |
35 |
14 |
||||
240用 |
330 |
45 |
50 |
40 |
21 |
||||
300用 |
400 |
60 |
90 |
55 |
50 |
10 |
33 |
||
360用 |
460 |
65 |
100 |
55 |
18 |
42 |
|||
400用 |
510 |
70 |
120 |
60 |
60 |
51 |
|||
450用 |
560 |
55 |
|||||||
500用 |
630 |
75 |
70 |
65 |
67 |
||||
600用 |
740 |
150 |
75 |
78 |
寸法表(2種蓋)
呼び名 | 寸法 | 参考重量(kg) | |||||||
---|---|---|---|---|---|---|---|---|---|
B | T | L | a | b | t1 | t2 | r | ||
150用 |
210 |
90 |
600 |
75 |
35 |
80 |
10 |
15 |
26 |
180用 |
250 |
40 |
31 |
||||||
240用 |
330 |
100 | 90 |
50 |
85 |
15 |
45 |
||
300用 |
400 |
100 |
55 |
55 |
|||||
360用 |
460 |
120 |
18 |
64 |
|||||
400用 |
510 |
120 |
60 |
100 |
20 |
73 |
|||
450用 |
560 |
93 |
|||||||
500用 |
630 |
150 |
70 |
114 |
|||||
600用 |
740 |
150 |
75 |
130 |
156 |
ファイルをダウンロード出来ます。
