長尺U字溝　（S型、ST型）

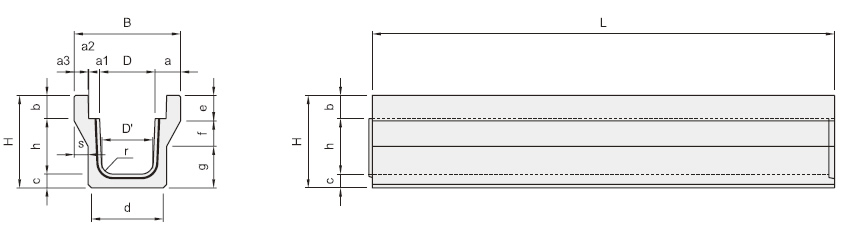

長尺U字溝(S型)

　歩道用

呼び名	寸法																		参考重量 (kg)
呼び名	B	H	D	D'	h	L	a	a1	a2	a3	b	c	d	e	f	g	s	r	参考重量 (kg)
240X240	460	400	240	220	240	2000	110	47.5	2.5	60	100	60	310	110	110	180	60	50	295
240X300		460			300											240			339
240X400		560			400											340			397
240X500		665		210	500							65				445			479
240X600		765		210	600							65				545			540

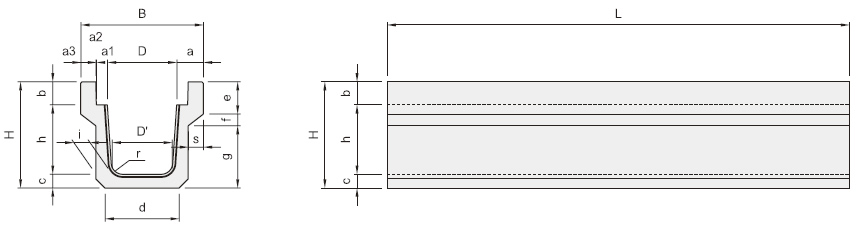

歩道用

呼び名	寸法																			参考重量 (kg)
呼び名	B	H	D	D'	h	L	a	a1	a2	a3	b	c	d	e	f	g	s	i	r	参考重量 (kg)
300X300	530	460	300	260	300	2000	115	47.5	2.5	65	100	60	320	140	50	270	65	70	50	370
300X400		565			400							65	320			375				457
300X500		665			500							65	360			475				498
300X600		770			600							70				580			60	577
300X700		875		250	700							75				685		75		680
300X800		985		250	800							85	380			795	55	85		840
300X900		1090		240	900							90	380			900	55	90	70	942
300X1000		1195		240	1000							95	390			1005	50	95	70	1073
300X1100		1300		230	1100							100	390			1110	50	100	80	1184
300X1200		1405		230	1200							105	400			1205	45	105	80	1337
450X450	730	645	450	400	450	2000	140	67.5	7.5	65	120	75	450	160	70	415	70	75	50	620

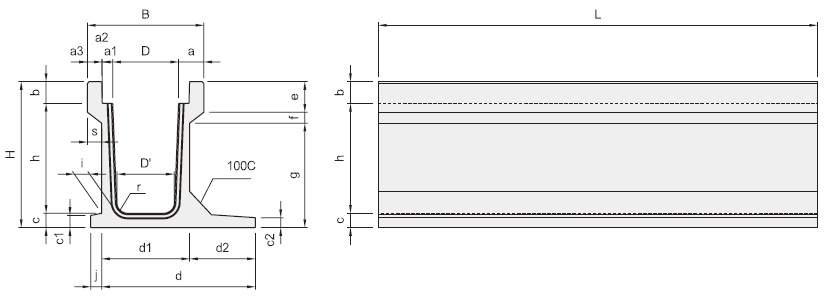

長尺U字溝(ST型)

歩道用

呼び名	寸法																						参考重量(kg)
呼び名	B	H	D	D'	h	L	a	a1	a2	a3	b	c	cl	d	d1	e	f	g	s	i	j	r	参考重量(kg)
300X300	530	460	300	260	300	2000	115	47.5	2.5	65	100	60	50	500	400	140	50	270	65	70	50	50	404
300X400		565			400							65	55					375					503
300X500		665			500							65	55					475					544
300X600		770			600							70	60					580				60	635
300X700		875		250	700							75	65					685		75			708
300X800		985		250	800							85	75		420			795	55	85	40		898
300X900		1090		240	900							90	80		420			900	55	90	40	70	1000
300X1000		1195		240	1000							95	85		430			1005	50	95	35	70	1131
300X1100		1300		230	1100							100	90		430			1110	50	100	35	80	1263
300X1200		1405		230	1200							105	95		440			1205	45	105	30	80	1395

歩道用

呼び名	寸法																								参考重量(kg)
呼び名	B	H	D	D'	h	L	a	a1	a2	a3	b	c	c1	c2	d	d1	d2	e	f	g	s	i	j	r	参考重量(kg)
300X300	530	460	300	260	300	2000	115	47.5	2.5	65	100	60	50	40	700	400	300	140	50	270	65	70	50	50	473
300X400		565			400							65	55	45						375					567
300X500		665			500							65	55	45						475					608
300X600		770			600							70	60	50	800		400			580				60	720
300X700		875		250	700							75	65	55	800					685		75			831
300X800		985		250	800							85	75	65	820	420				795	55	85	40		1008
300X900		1090		240	900							90	80	70	920	420	500			900	55	90	40	70	1157
300X1000		1195		240	1000							95	85	75	930	430				1005	50	95	35	70	1300
300X1100		1300		230	1100							100	90	80	930	430				1110	50	100	35	80	1428
300X1200		1405		230	1200							105	95	85	940	440				1205	45	105	30	80	1584

図面ダウンロードファイル

ファイルをダウンロード出来ます。
