ロングU字溝・セーフティロング

セーフティロング U5

　　U5 300型

呼び名	寸法										参考重量 (kg)
呼び名	B	H	D	h	a	a1	a2	b	C	L	参考重量 (kg)
300 X 300	600	550	300	300	150	70	80	130	120	4000	1775
300 X 400		650		400							2070
300 X 500		750		500							2380

　　U5 400型

呼び名	寸法										参考重量 (kg)
呼び名	B	H	D	h	a	a1	a2	b	C	L	参考重量 (kg)
400 X 400	700	650	400	400	150	70	80	130	120	4000	2208

　　U5 500型

呼び名	寸法										参考重量 (kg)
呼び名	B	H	D	h	a	a1	a2	b	c	L	参考重量 (kg)
500 X 500	800	770	500	500	150	70	80	150	120	2000	1320

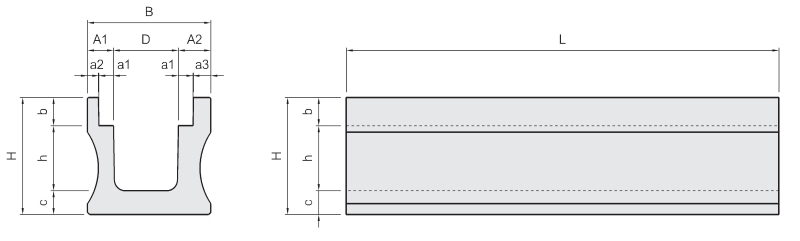

セーフティロング U4

　　U4 300型

呼び名	寸法												参考重量 (kg)
呼び名	B	H	D	h	A1	A2	a1	a2	a4	b	c	L	参考重量 (kg)
300 X 300	570	540	300	300	120	150	70	50	80	130	110	4000	1270
300 X 400		640		400									1460
300 X 500		740		500									1680

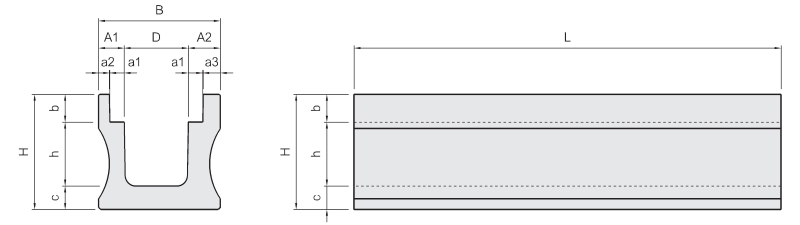

　　U4 400型

呼び名	寸法												参考重量 (kg)
呼び名	B	H	D	h	A1	A2	a1	a2	a3	b	c	L	参考重量 (kg)
400 X 400	670	640	400	400	120	150	70	50	80	130	110	4000	1570

　　U4 500型

呼び名	寸法												参考重量 (kg)
呼び名	B	H	D	h	A1	A2	a1	a2	a3	b	c	L	参考重量 (kg)
500 X 500	770	770	500	500	120	150	70	50	80	150	120	3000	1410

セーフティロング U12

　　U12 300型

呼び名	寸法										参考重量 (kg)
呼び名	B	H	D	h	a	a1	a2	b	c	L	参考重量 (kg)
300 x 300	540	480	300	300	120	70	50	100	80	4000	960
300 x 400		580		400					80		1120
300 x 500		700		500					100		1440

　　U12 400型

呼び名	寸法										参考重量 (kg)
呼び名	B	H	D	h	a	a1	a2	b	c	L	参考重量 (kg)
400 X 400	640	600	400	400	120	70	50	100	100	4000	1310
