SC-LⅣ

中地震対応型・大地震対応型【宅地用】

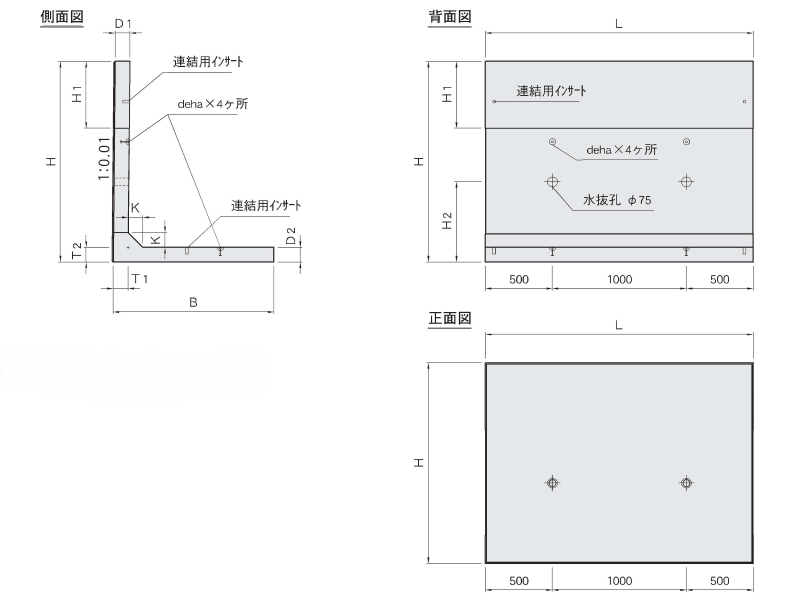

H	B		H1	H2	D1	D2		T1		T2		K		L	参考重量(kg)
	中地震	大地震				中地震	大地震	中地震	大地震	中地震	大地震	中地震	大地震		中地震	大地震
600	750		100	450	110	100		110		110		110		2000	669
700			200	550											722
750			250	600											764
800			300												775
900			400												828
1000			500												896
1100	800		100			110									975
1200	900		200												1081
1250	900		250												1108
1300	950		300					110	120	110	120	110	120		1161	1212
1400	1000		400												1240	1292
1500	1050		500												1320	1372
1600	1100	1150	100	650		120	118	150		150		150			1671	1700
1700	1150	1200	200			118	116								1753	1781
1750	1200	1250	250			116	115								1807	1835
1800	1200	1300	300			116	113								1834	1889
1900	1250	1400	400			115	110								1914	1995
2000	1300	1450	500			113	110								1994	2075
2100	1400	1550	100		120	132	126	180		180		180			2506	2598
2200	1450	1600	200			130	124								2594	2685
2250	1500	1650	250			128	122								2653	2743
2300	1550	1700	300			126	120								2712	2801
2400	1600	1750	400			124	120								2799	2887
2500	1650	1850	500			122	120								2886	3001
2600	1750	1900	100	800		134	126	220		220		220			3566	3659
2700	1800	1950	200			131	123								3655	3746
2750	1850	2000	250			128	120								3715	3804
2800	1850	2050	300			128	120								3744	3862
2900	1900	2100	400			126	120								3832	3948
3000	2000	2150	500			120	120								3948	4035

・製品は、dehaを用いて、吊上げ・吊下し及び、施工設置します。



道路土工指針対応型【道路用】



H	B	H1	H2	D1	D2	T1	T2	K	L	参考重要(kg)
600	750	100	450	110	100	110	110	110	2000	669
700		200	550							722
750		250	600							764
800		300								775
900	800	400								853
1000	900	500								975
1100	950	100			110					1055
1200	1000	200								1134
1250	1050	250								1187
1300	1050	300				110	110	110		1213
1400	1150	400								1319
1500	1200	500								1399
1600	1250	100	650		115	150	150	150		1756
1700	1300	200			113					1836
1750	1350	250			112					1889
1800	1350	300			112					1916
1900	1450	400			110					2022
2000	1500	500			110					2101
2100	1550	100		120	126	180	180	180		2598
2200	1600	200			124					2685
2250	1650	250			122					2743
2300	1650	300			122					2772
2400	1750	400			120					2887
2500	1800	500			120					2973
2600	1850	100	800		128	220	220	220		3629
2700	1900	200			126					3717
2750	1950	250			123					3775
2800	1950	300			123					3804
2900	2050	400			120					3920
3000	2100	500			120					4006

・製品は、dehaを用いて、吊上げ・吊下し及び、施工設置します。
