大地震対応の大臣認定擁壁 HDウォール

表面化粧の対応が可能な大地震対応の大臣認定宅造用プレキャストL形擁壁です。



概要・特長

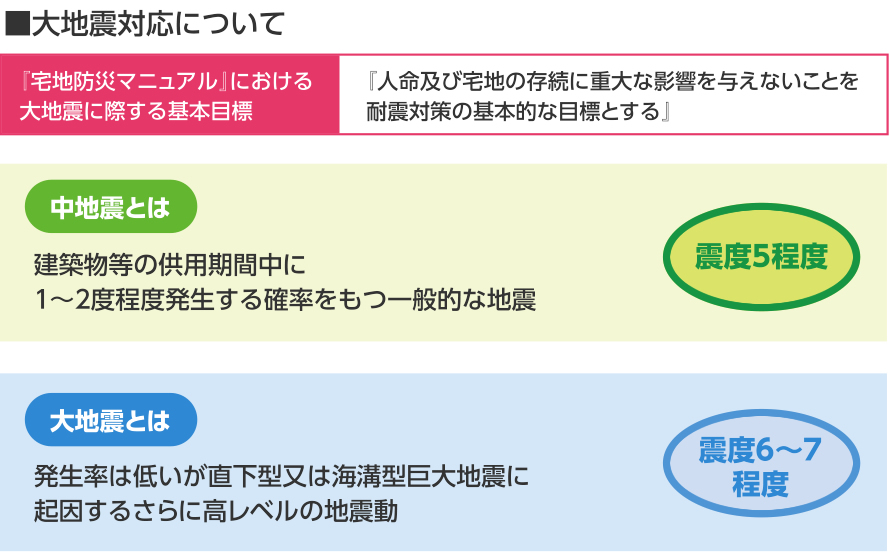

HDウォールは、宅地造成等規制法施行令第14条の規定に基づき、国内初で、大地震(水平震度kh=0.25)に対応した大臣認定擁壁です。地震に強い家と共に、安全で安心な宅地をご提供し、優良な住宅をサポート致します。





1.安心の大臣認定製品、手続きも簡素化

大臣認定を取得していますので安心してご使用いただけます。また、認定条件内であれば設計・計算等の手間が不要で、計画から認可までの手続きが簡素化できます。



2.貴重な土地を最大限利用

大前壁がほぼ垂直なので、敷地境界ラインまで100%の土地利用が可能です。貴重な土地はムダにしません。



3.わずらわしいコーナー処理もプレキャストで

大コーナー部角度90°、135°はコーナー用製品をご使用いただければ、わずらわしいコーナー処理がラクに対応できます。



4.耐久性は保証付き

大鉄筋は4cmのかぶり厚が確保されていますので、100年の耐久性を有しています。(建築研究所におけるコンクリートの中性化実験結果より)







■経済的な規格選定が可能です
HDウォールは、100mmピッチかつ250mmピッチで高さ規格を取り揃えています。 250mmピッチで規格化された従来の認定擁壁と比較して断然、規格選定が経済的となります。

●下図のモデルケースをご参照下さい。



●実際の事例で規格選定結果を比較してみました。

佐賀県内の施工実績での事例静岡県内の施工実績での事例
規格規格選定結果(使用本数)規格規格選定結果(使用本数)
従来の認定擁壁を
使用した場合
HDウォールを
使用した場合
従来の認定擁壁を
使用した場合
HDウォールを
使用した場合
H-1000 6 6 H-1900 - 5
H-1100 - 2 H-2000 10 5
H-1200 - 1 H-2100 - 5
H-1250 3 0 H-2200 - 5
H-1300 - 6 H-2250 10 0
H-1400 - 3 H-2300 - 5
H-1500 12 3 H-2500 24 19
H-1600 - 11 H-2600 - 16
H-1700 - 1 H-2700 - 12
H-1750 12 0 H-2750 28 0
H-1800 - 2 H-2800 - 36
H-1900 - 1 H-3000 36 0
H-2000 8 5
H-2200 - 3
H-2250 3 0



製品の規格・寸法

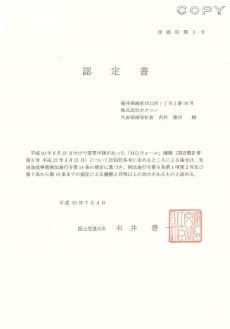

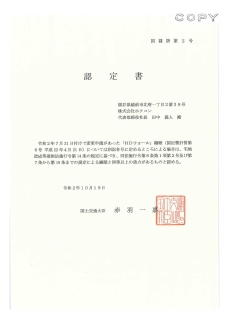

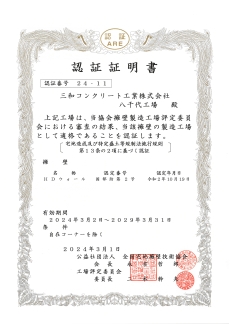

認定書・認証証明書



ダウンロードはこちらから

壁面化粧例(オプション)

  ●ハツリ模様




必要地耐力

壁高(mm)Φ=25°Φ=30°Φ=35°
I型II型I型II型I型II型
600 30 28 27
700 37 34 32
800 44 41 38
900 53 48 44
1000 63 57 52
1100 69 62 56
1200 70 64 58
1250 75 68 62
1300 76 69 63
1400 82 74 67
1500 87 79 72
1600 93 88 84 80 76 74
1700 99 94 89 85 81 78
1750 99 95 89 86 81 79
1800 104 95 93 87 85 80
1900 110 101 98 92 89 84
2000 116 102 103 93 94 86
2100 121 107 108 98 98 90
2200 121 109 109 100 99 92
2250 121 110 109 101 100 93
2300 127 114 114 104 104 96
2400 127 116 115 106 105 98
2500 132 118 119 108 109 100
2600 138 123 124 113 113 104
2700 138 127 125 117 115 108
2750 143 125 129 116 118 107
2800 144 129 130 119 119 110
2900 149 134 135 123 123 114
3000 154 136 139 125 127 116



注)コーナー品の必要地耐力は最寄りの営業所にお問合せください。

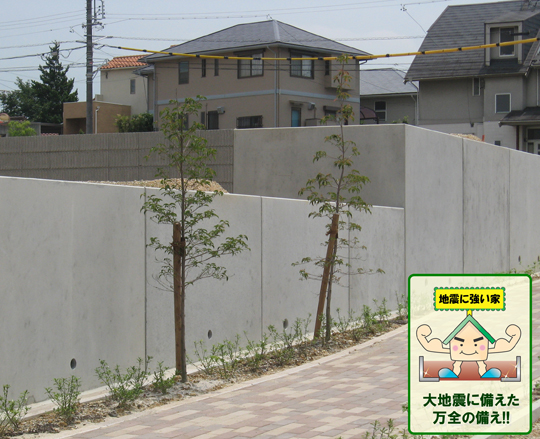

施工事例



標準歩掛・基礎材数量(標準製品)・築造仕様



標準歩掛・基礎材数量(標準製品)はこちら (748KB)
築造仕様はこちら (1.33MB)
