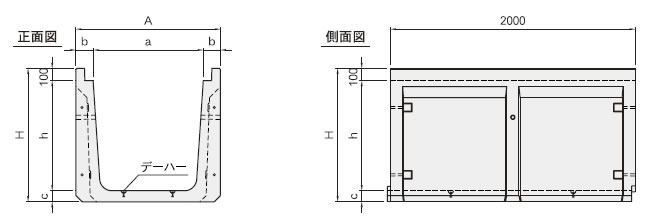

SUフリューム B型

寸法表 内空幅 600

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
600X600 880 775 600 600 140 75 825
600X700 875 700 919
600X800 985 800 85 1059
600X900 1090 900 90 1170
600X1000 1200 1000 100 1316
600X1100 1320 1100 120 1491
600X1200 1410 1200 110 1572
600X1300 1530 1300 130 1812
600X1400 1630 1400 1926
600X1500 1740 1500 140 2178



寸法表 内空幅 700

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
700X600 980 775 700 600 140 75 861
700X700 875 700 955
700X800 985 800 80 1099
700X900 1090 900 90 1214
700X1000 1200 1000 100 1365
700X1100 1320 1100 120 1548
700X1200 1410 1200 110 1624
700X1300 1530 1300 130 1874
700X1400 1630 1400 1988
700X1500 1740 1500 140 2245



寸法表 内空幅 800

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
800X600 1080 775 800 600 140 75 897
800X700 875 700 991
800X800 985 800 85 1140
800X900 1090 900 90 1256
800X1000 1200 1000 100 1413
800X1100 1320 1100 120 1605
800X1200 1410 1200 105 1677
800X1300 1530 1300 130 1926
800X1400 1630 1400 2051
800X1500 1740 1500 140 2312



寸法表 内空幅 900

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
900X600 1180 775 900 600 140 75 932
900X700 875 700 1027
900X800 985 800 85 1181
900X900 1090 900 90 1300
900X1000 1200 1000 100 1453
900X1100 1320 1100 120 1666
900X1200 1410 1200 110 1730
900X1300 1530 1300 130 1999
900X1400 1630 1400 2113
900X1500 1740 1500 140 2379



寸法表 内空幅 1000

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1000X600 1280 78 1000 600 140 80 992
1000X700 880 700 1086
1000X800 990 800 90 1246
1000X900 1100 900 100 1390
1000X1000 1200 1000 1508
1000X1100 1320 1100 120 1723
1000X1200 1410 1200 110 1783
1000X1300 1530 1300 130 2061
1000X1400 1630 1400 2175
1000X1500 1740 1500 140 2447



寸法表 内空幅 1100

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1100X600 1380 780 1100 600 140 80 1029
1100X700 880 700 1124
1100X800 990 800 90 1287
1100X900 1100 900 100 1439
1100X1000 1200 1000 1549
1100X1100 1320 1100 120 1781
1100X1200 1410 1200 110 1836
1100X1300 1530 1300 130 2124
1100X1400 1630 1400 2238
1100X1500 1740 1500 140 2514



寸法表 内空幅 1200

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1200X600 1480 780 1200 600 140 80 1068
1200X700 880 700 1163
1200X800 990 800 90 1331
1200X900 1100 900 100 1486
1200X1000 1200 1000 1605
1200X1100 1320 1100 120 1838
1200X1200 1410 1200 110 1889
1200X1300 1530 1300 130 2186
1200X1400 1630 1400 2300
1200X1500 1740 1500 140 2581



寸法表 内空幅 1300

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1300X900 1580 1100 1300 900 140 100 1539
1300X1000 1210 1000 110 1719
1300X1100 1320 1100 120 1896
1300X1200 1425 1200 125 2047
1300X1300 1530 1300 130 2248
1300X1400 1630 1400 2362
13 00X1500 1740 1500 140 2648



寸法表 内空幅 1400

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1400X900 1680 1100 1400 900 140 100 1587
1400X1000 1210 1000 110 1772
1400X1100 1320 1100 120 1954
1400X1200 1425 1200 125 2107
1400X1300 1530 1300 130 2311
1400X1400 1630 1400 2425
1400X1500 1740 1500 140 2716



寸法表 内空幅 1500

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1500X900 1780 1110 1500 900 140 110 1707
1500X1000 1210 1000 1825
1500X1100 1320 1100 120 2011
1500X1200 1425 1200 125 2166
1500X1300 1530 1300 130 2373
1500X1400 1630 1400 2487
1500X1500 1740 1500 140 2783



寸法表 内空幅 1600

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1600X900 1880 1110 1600 900 140 110 1759
1600X1000 1210 1000 1878
1600X1100 1320 1100 120 2069
1600X1200 1425 1200 125 2227
1600X1300 1530 1300 130 2435
1600X1400 1630 1400 2550
1600X1500 1740 1500 140 2850



寸法表 内空幅 1700

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1700X900 1980 1100 1600 900 140 110 1812
1700X1000 1210 1000 1931
1700X1100 1320 1100 120 2127
1700X1200 1425 1200 125 2287
1700X1300 1530 1300 130 2498
1700X1400 1630 1400 2612
1700X1500 1740 1500 140 2917



寸法表 内空幅 1800

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1800X900 2080 1120 1800 900 140 120 1864
1800X1000 1220 1000 2070
1800X1100 1320 1100 2184
1800X1200 1425 1200 125 2347
1800X1300 1530 1300 130 2560
1800X1400 1630 1400 2674
1800X1500 1740 1500 140 2985



寸法表 内空幅 1900

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
1900X900 2180 1120 1900 900 140 120 1917
1900X1000 1220 1000 2127
1900X1100 1320 1100 2242
1900X1200 1425 1200 125 2407
1900X1300 1530 1300 130 2622
1900X1400 1630 1400 2736
1900X1500 1740 1500 140 3052



寸法表 内空幅 2000

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
2000X900 2280 1120 2000 900 140 120 1971
2000X1000 1220 1000 2185
2000X1100 1320 1100 2300
2000X1200 1425 1200 125 2466
2000X1300 1530 1300 130 2685
2000X1400 1630 1400 2799
2000X1500 1740 1500 140 3119



寸法表 内空幅 2100

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
2100X1200 2380 1425 2100 1200 140 125 2527
2100X1300 1530 1300 130 2747
2100X1400 1630 1400 2861
2100X1500 1740 1500 140 3186



寸法表 内空幅 2200

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
2200X1200 2480 1425 2200 1200 140 125 2587
2200X1300 1530 1300 130 2809
2200X1400 1630 1400 2924
2200X1500 1740 1500 140 3253



寸法表 内空幅 2300

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
2300X1200 2580 1425 2300 1200 140 125 2647
2300X1300 1530 1300 130 2873
2300X1400 1630 1400 2986
2300X1500 1740 1500 140 3320



寸法表 内空幅 2400

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
2400X1200 2680 1425 2400 1200 140 125 2707
2400X1300 1530 1300 130 2935
2400X1400 1630 1400 3048
2400X1500 1740 1500 140 3387



寸法表 内空幅 2500

サイズ寸法(mm)参考重量W(kg)
内空幅X内空高AHahbc
2500X1200 2780 1425 2500 1200 140 125 2767
2500X1300 1530 1300 130 2998
2500X1400 1630 1400 3111
2500X1500 1740 1500 140 3454

内空幅 1000以上の製品は、水路内底版のデ ーハー4点により吊上げ吊下しを行う。以外の規格は側壁穴2点は吊りピンの仕様を吊上げ吊下しを行う。
