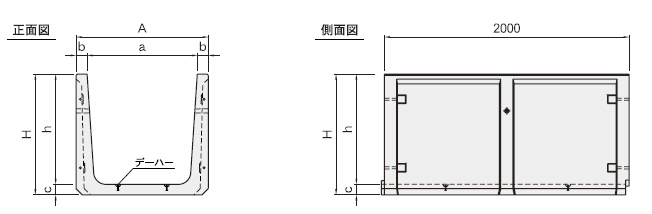

SUフリューム A型

寸法表 内空幅 600

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

600X600 740 665 600 600 70 65 573
600X700 780 770 700 90 70 710
600X800 885 800 85 823
600X900 985 900 938
600X1000 790 1090 1000 95 90 1059
600X1100 800 1210 1100 100 110 1245
600X1200 810 1300 1200 105 100 1378
600X1300 820 1425 1300 110 125 1563
600X1400 1530 1400 130 1682



寸法表 内空幅 700

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

700X600 840 665 700 600 70 65 596
700X700 880 770 700 90 70 743
700X800 885 800 85 863
700X900 985 900 979
700X1000 890 1090 1000 95 90 1104
700X1100 900 1210 1100 100 110 1298
700X1200 910 1300 1200 105 100 1427
700X1300 920 1425 1300 110 125 1623
700X1400 1530 1400 130 1745



寸法表 内空幅 800

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

800X600 940 665 800 600 70 65 627
800X700 980 770 700 90 70 777
800X800 885 800 85 904
800X900 985 900 1019
800X1000 990 1090 1000 95 90 1145
800X1100 1000 1210 1100 100 110 1351
800X1200 1010 1300 1200 105 100 1485
800X1300 1020 1425 1300 110 125 1683
800X1400 1530 1400 130 1807



寸法表 内空幅 900

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

900X600 1040 665 900 600 70 65 659
900X700 1080 770 700 90 70 810
900X800 885 800 85 945
900X900 985 900 1060
900X1000 1090 1090 1000 95 90 1187
900X1100 1100 1210 1100 100 110 1404
900X1200 1110 1300 1200 105 100 1523
900X1300 1120 1425 1300 110 125 1743
900X1400 1530 1400 130 1870



寸法表 内空幅 1000

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1000X600 1140 665 1000 600 70 65 890
1000X700 1180 770 700 90 70 844
1000X800 885 800 85 985
1000X900 985 900 1102
1000X1000 1190 1090 1000 95 90 1231
1000X1100 1200 1210 1100 100 110 1457
1000X1200 1210 1300 1200 105 100 1571
1000X1300 1220 1425 1300 110 125 1803
1000X1400 1530 1400 130 1932
1000X1500 1240 1630 1500 120 2048



寸法表 内空幅 1100

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1100X600 1240 665 1100 600 70 65 721
1100X700 1280 770 700 90 70 878
1100X800 885 800 85 1026
1100X900 985 900 1142
1100X1000 1290 1090 1000 95 90 1277
1100X1100 1300 1210 1100 100 110 1509
1100X1200 1310 1300 1200 105 100 1618
1100X1300 1320 1425 1300 110 125 1863
1100X1400 1530 1400 130 1994
1100X1500 1340 1630 1500 120 2110



寸法表 内空幅 1200

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1200X600 1340 665 1200 600 70 65 759
1200X700 1380 770 700 90 70 911
1200X800 885 800 85 1067
1200X900 985 900 1183
1200X1000 1390 1090 1000 95 90 1317
1200X1100 1400 1210 1100 100 110 1562
1200X1200 1410 1300 1200 105 100 1667
1200X1300 1420 1425 1300 110 125 1923
1200X1400 1530 1400 130 2056
1200X1500 1440 1630 1500 120 2173



寸法表 内空幅 1300

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1300X900 1480 995 1300 900 90 95 1290
1300X1000 1490 1100 1000 95 100 1430
1300X1100 1500 1210 1100 100 110 1615
1300X1200 1510 1325 1200 105 125 1885
1300X1300 1520 1425 1300 110 1983
1300X1400 1530 1400 130 2118
1300X1500 1540 1630 1500 120 2235



寸法表 内空幅 1400

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1400X900 1580 995 1400 900 90 95 1334
1400X1000 1590 1100 1000 95 100 1478
1400X1100 1600 1210 1100 100 110 1668
1400X1200 1610 1325 1200 105 125 1944
1400X1300 1620 1425 1300 110 2043
1400X1400 1530 1400 130 2180
1400X1500 1640 1630 1500 120 2297



寸法表 内空幅 1500

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1500X900 1680 995 1500 900 90 95 1380
1500X1000 1690 1100 1000 95 100 1526
1500X1100 1700 1210 1100 100 110 1721
1500X1200 1710 1325 1200 105 125 2005
1500X1300 1720 1425 1300 110 2103
1500X1400 1530 1400 130 2243
1500X1500 1740 1630 1500 120 2360



寸法表 内空幅 1600

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1600X900 1780 995 1600 900 90 95 1426
1600X1000 1790 1100 1000 95 100 1574
1600X1100 1800 1210 1100 100 110 1774
1600X1200 1810 1325 1200 105 125 2065
1600X1300 1820 1425 1300 110 2163
1600X1400 1530 1400 130 2305
1600X1500 1840 1630 1500 120 2421



寸法表 内空幅 1700

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1700X900 1880 995 1700 900 90 95 1472
1700X1000 1890 1100 1000 95 100 1622
1700X1100 1900 1210 1100 100 110 1826
1700X1200 1910 1325 1200 105 125 2125
1700X1300 1920 1425 1300 110 2223
1700X1400 1530 1400 130 2367
1700X1500 1940 1630 1500 120 2483



寸法表 内空幅 1800

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1800X900 1980 995 1800 900 90 95 1517
1800X1000 1990 1100 1000 95 100 1670
1800X1100 2000 1210 1100 100 110 1879
1800X1200 2010 1325 1200 105 125 2185
1800X1300 2020 1425 1300 110 2283
1800X1400 1530 1400 130 2430
1800X1500 2040 1630 1500 120 2546



寸法表 内空幅 1900

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

1900X900 2080 995 1900 900 90 95 1563
1900X1000 2090 1100 1000 95 100 1717
1900X1100 2100 1210 1100 100 110 1932
1900X1200 2110 1325 1200 105 125 2245
1900X1300 2120 1425 1300 110 2343
1900X1400 1530 1400 130 2492
1900X1500 2140 1630 1500 120 2608



寸法表 内空幅 2000

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

2000X900 2180 995 2000 900 90 95 1608
2000X1000 2190 1100 1000 95 100 1766
2000X1100 2200 1210 1100 100 110 1984
2000X1200 2210 1325 1200 105 125 2305
2000X1300 2220 1425 1300 110 2403
2000X1400 1530 1400 130 2554
2000X1500 2240 1630 1500 120 2670



寸法表 内空幅 2100

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

2100X1200 2310 1325 2100 1200 105 125 2365
2100X1300 2320 1425 1300 110 2463
2100X1400 1530 1400 130 2617
2100X1500 2340 1630 1500 120 2733



寸法表 内空幅 2200

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

2200X1200 2410 1325 2200 1200 105 125 2425
2200X1300 2420 1425 1300 110 2523
2200X1400 1530 1400 130 2679
2200X1500 2440 1630 1500 120 2795



寸法表 内空幅 2300

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

2300X1200 2510 1325 2300 1200 105 125 2485
2300X1300 2520 1425 1300 110 2583
2300X1400 1530 1400 130 2742
2300X1500 2540 1630 1500 120 2858



寸法表 内空幅 2400

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

2400X1200 2610 1325 2400 1200 105 125 2545
2400X1300 2620 1425 1300 110 2643
2400X1400 1530 1400 130 2804
2400X1500 2640 1630 1500 120 2920



寸法表 内空幅 2500

サイズ

寸法(mm)

参考重量W(kg)

内空幅X内空高A

H

a

h

b

c

2500X1200 2710 1325 2500 1200 105 125 2605
2500X1300 2720 1425 1300 110 2702
2500X1400 1530 1400 130 2866
2500X1500 2740 1630 1500 120 2982

内空幅 1300以上かつ内空高900以上の製品は、水路内底版のデーハー4点により吊上げ吊下しを行う。以外の規格は側壁穴2点は吊りピンの仕様を吊上げ吊下しを行う。
