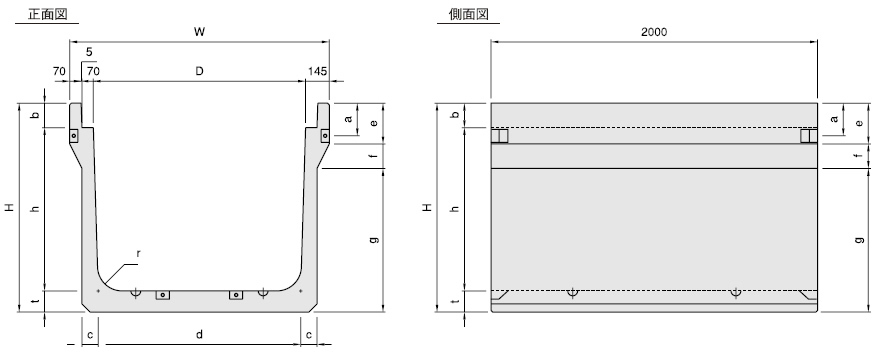

WX側溝(b-150)



  内空高さ h=700
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefgr
700 700 990 970 200 150 92 656 120 250 150 570 100 1265
800 1090 756 1323
900 1190 856 1380
1000 1290 956 1438
1100 1390 1056 1496
1200 1490 1156 1553
1300 1590 1256 1611
1400 1690 1356 1668
1500 1790 1456 1726



  内空高さ h=800
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefgr
700 800 990 1070 200 150 95 656 120 250 150 670 100 1354
800 1090 750 1412
900 1190 850 1469
1000 1290 950 1527
1100 1390 1050 1585
1200 1490 1150 1642
1300 1590 1250 1700
1400 1690 1350 1757
1500 1790 1450 1815



  内空高さ h=900
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefcr
700 900 990 1180 200 150 98 644 130 250 150 780 100 1487
800 1090 744 1549
900 1190 844 1612
1000 1290 944 1674
1100 1390 1044 1736
1200 1490 1144 1799
1300 1590 1244 1861
1400 1690 1344 1924
1500 1790 1444 1986



  内空高さ h=1000
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefgr
700 1000 990 1280 200 150 100 640 130 250 150 880 150 1601
800 1090 740 1663
900 1190 840 1726
1000 1290 940 1788
1100 1390 1040 1850
1200 1490 1140 1913
1300 1590 1240 1975
1400 1690 1340 2038
1500 1790 1440 2100
1600 1890 1540 2162
1700 1990 1640 2225
1800 2090 1740 2287
1900 2190 1840 2350
2000 2290 1940 2412



  内空高さ h=1100
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefgr
700 1100 990 1390 200 150 103 634 140 250 150 990 150 1739
800 1090 734 1807
900 1190 834 1874
1000 1290 934 1941
1100 1390 1034 2008
1200 1490 1134 2075
1300 1590 1234 2143
1400 1690 1334 2210
1500 1790 1434 2277
1600 1890 1534 2344
1700 1990 1634 2411
1800 2090 1734 2479
1900 2190 1834 2546
2000 2290 1934 2613



  内空高さ h=1200
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefgr
700 1200 990 1490 200 150 106 628 140 250 150 1090 150 1839
800 1090 728 1907
900 1190 828 1974
1000 1290 928 2041
1100 1390 1028 2108
1200 1490 1128 2175
1300 1590 1228 2243
1400 1690 1328 2310
1500 1790 1428 2377
1600 1890 1528 2444
1700 1990 1628 2511
1800 2090 1728 2579
1900 2190 1828 2646
2000 2290 1928 2713



  内空高さ h=1300
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefgr
700

1300

990 1590 200 150 109 622 140 250 150 1190 150 1942
800 1090 722 2010
900 1190 822 2077
1000 1290 922 2144
1100 1390 1022 2211
1200 1490 1122 2278
1300 1590 1222 2346
1400 1690 1322 2413
1500 1790 1422 2480
1600 1890 1522 2547
1700 1990 1622 2614
1800 2090 1722 2682
1900 2190 1822 2749
2000 2290 1922 2816



  内空高さ h=1400
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefgr
700

1400

990 1700 200 150 112 616 150 250 150 1350 150 2089
800 1090 716 2161
900 1190 816 2233
1000 1290 916 2305
1100 1390 1016 2377
1200 1490 1116 2449
1300 1590 1216 2521
1400 1690 1316 2593
1500 1790 1416 2665
1600 1890 1516 2737
1700 1990 1616 2809
1800 2090 1716 2881
1900 2190 1816 2953
2000 2290 1916 3025



  内空高さ h=1500
製品規格寸法(mm)参考重量(kg)
内空幅(D)内空高(h)WHabcdtefgr
700

1500

990 1800 200 150 115 610 150 250 150 1350 150 2198
800 1090 710 2270
900 1190 810 2342
1000 1290 910 2414
1100 1390 1010 2486
1200 1490 1110 2558
1300 1590 1210 2630
1400 1690 1310 2702
1500 1790 1410 2774
1600 1890 1510 2846
1700 1990 1610 2918
1800 2090 1710 2990
1900 2190 1810 3062
2000 2290 1910 3134

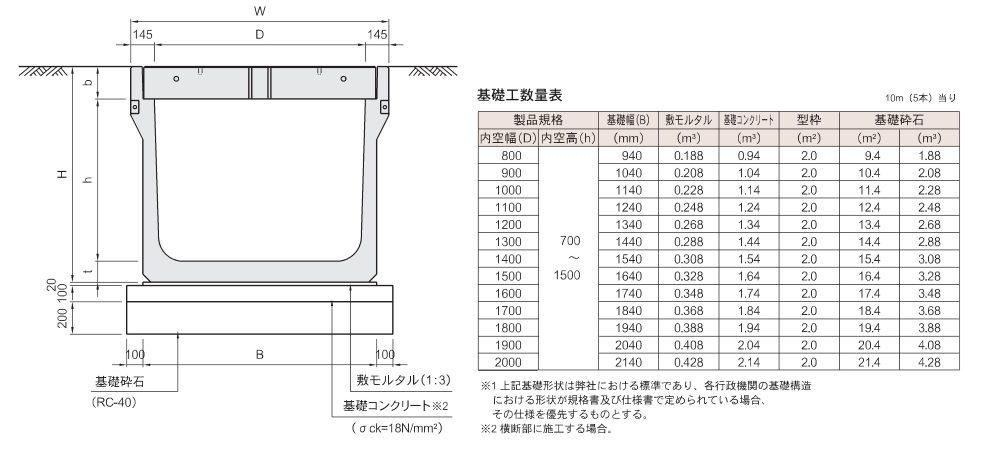

標準施工断面図









ファイルをダウンロード出来ます。
