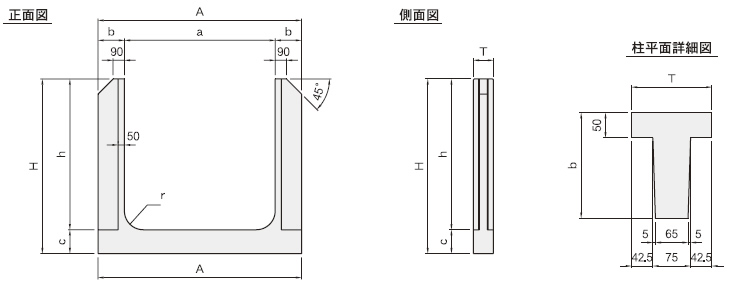

柵渠(B型)

寸法・重量表(H-600)

サイズ

寸法(mm)

参考重量
(kg)

A

H

a

h

b

c

T

r

400X600 600 700 400 600 100 100 160 70 58
600X600 800 600 65
800X600 1000 800 72
1000X600 1200 1000 80
1200X600 1400 1200 88



寸法・重量表(H-900)

サイズ

寸法(mm)

参考重量
(kg)

A

H

a

h

b

c

T

r

600X900 920 1055 600 900 160 155 160 120 127
800X900 1120 800 139
1000X900 1320 1000 151
1200X900 1520 1200 163
1500X900 1820 1500 182
2000X900 2320 2000 212
2500X900 2820 2500 242
3000X900 3320 3000 273



寸法・重量表(H-1200)

サイズ

寸法(mm)

参考重量
(kg)

A

H

a

h

b

c

T

r

800X1200 1220 1390 800 1200 210 190 160 150 205
1000X1200 1420 1000 220
1200X1200 1620 1200 235
1500X1200 1920 1500 257
2000X1200 2420 2000 295
2500X1200 2920 2500 332
3000X1200 3420 3000 369
3500X1200 3920 3500 406
4000X1200 4420 4000 443



寸法・重量表(H-1500)

サイズ

寸法(mm)

参考重量
(kg)

A

H

a

h

b

c

T

r

1000X1500 1540 1740 1000 1500 270 240 160 180 317
1200X1500 1740 1200 336
1500X1500 2040 1500 364
2000X1500 2540 2000 411
2500X1500 3040 2500 458
3000X1500 3540 3000 505
3500X1500 4040 3500 552
4000X1500 4540 4000 599



ファイルをダウンロード出来ます。
