側溝蓋・側溝桝・桝蓋

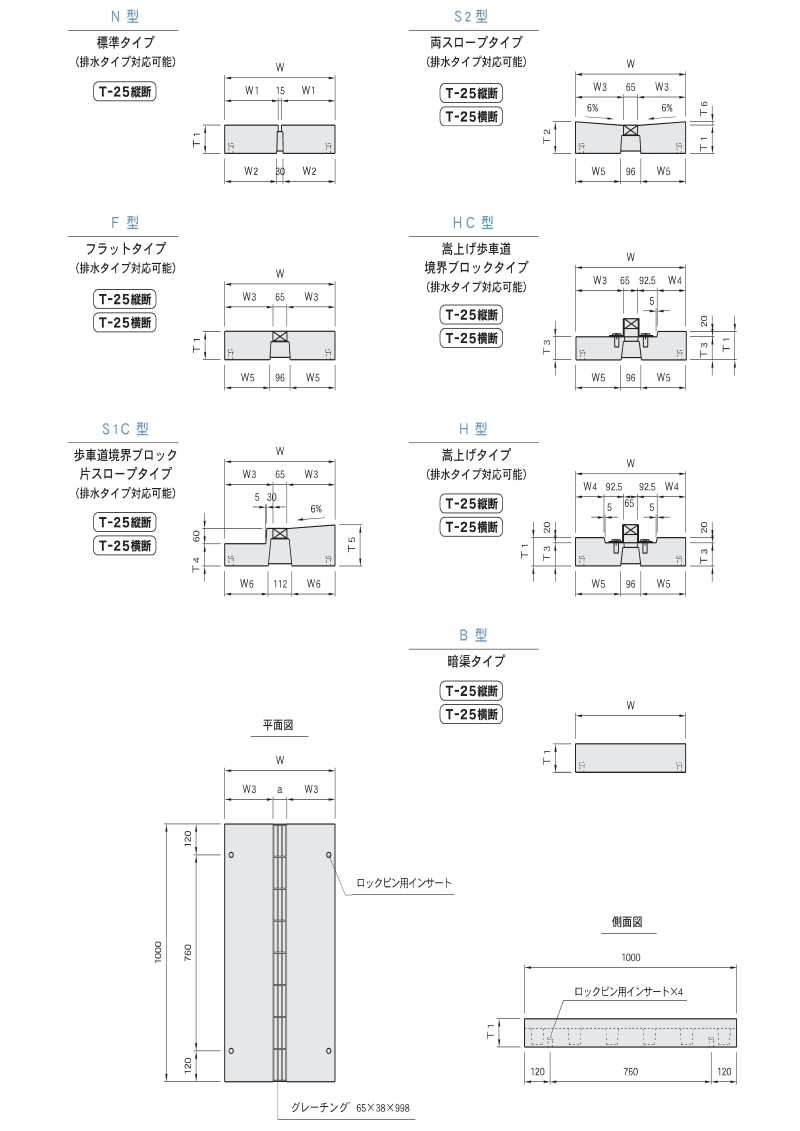

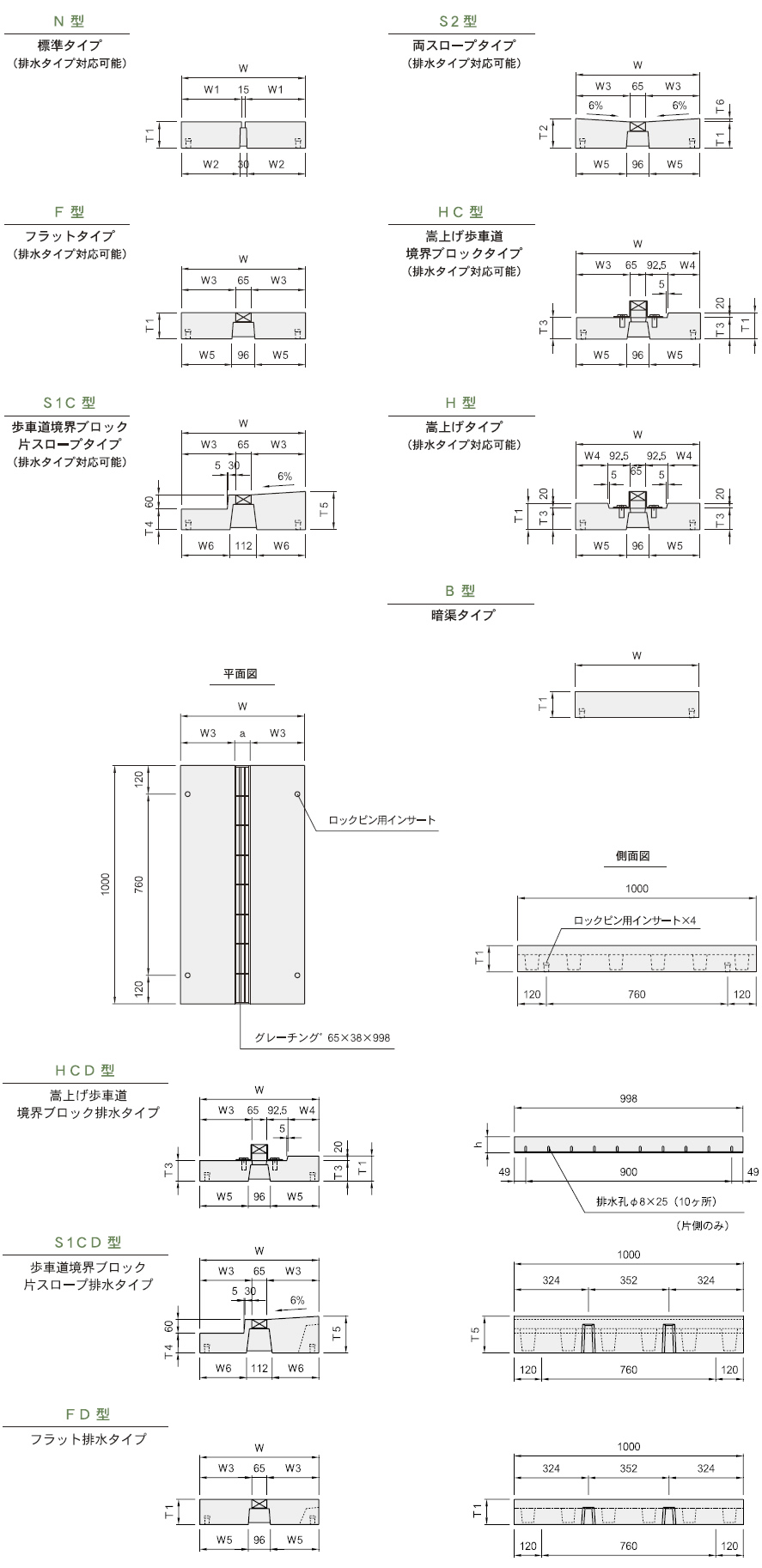

寸法表
サイズ | 寸法(mm) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W | W1 | W2 | W3 | W4 | W5 | W6 | T1 | T2 | T3 | T4 | T5 | T6 | |
250 用 |
350 |
167.5 |
160 |
142.5 |
50 |
127 |
100 |
109 |
80 |
9 | |||
300 用 |
400 |
192.2 |
185 |
167.5 |
75 |
152 |
144 |
100 |
110 |
80 |
80 |
150 |
10 |
400 用 |
520 |
252.5 |
245 |
227.5 |
135 |
212 |
204 |
110 |
124 |
90 |
86 |
160 |
14 |
500 用 |
620 |
302.5 |
295 |
277.5 |
185 |
262 |
254 |
120 |
137 |
100 |
93 |
170 |
17 |
600 用 |
740 |
362.5 |
355 |
337.5 |
245 |
322 |
314 |
120 |
140 |
100 |
100 |
180 |
20 |
参考重量表
品名 | N | F | S1C | S2 | B | ||||
---|---|---|---|---|---|---|---|---|---|
グレーチング | グレーチング無 | 粗目 | 細目 | 粗目 | 細目 | 粗目 | 細目 | グレーチング無 | |
サイズ | 250 用 |
86 |
76 |
78 |
- | - |
79 |
81 |
90 |
300 用 |
101 |
91 |
93 |
101 |
103 |
95 |
97 |
107 |
|
400 用 |
139 |
128 |
130 |
136 |
138 |
136 |
138 |
159 |
|
500 用 |
197 |
185 |
187 |
191 |
193 |
196 |
198 |
210 |
|
600 用 |
229 |
217 |
219 |
237 |
239 |
233 |
235 |
262 |
参考重量表
品名 | HC | H | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アングル有効高 | h-50 | h-70 | h-90 | h-110 | h-50 | h-70 | h-90 | h-110 | |||||||||
グレーチング | 粗目 | 細目 | 粗目 | 細目 | 粗目 | 細目 | 粗目 | 細目 | 租目 | 細目 | 粗目 | 細目 | 粗目 | 細目 | 粗目 | 細目 | |
サイズ | 250 用 |
74 |
75 |
76 |
77 |
77 |
78 |
79 |
79 |
76 |
77 |
78 |
79 |
79 |
81 |
81 |
81 |
300 用 |
88 |
89 |
90 |
91 |
91 |
92 |
93 |
93 |
91 |
92 |
93 |
94 |
94 |
96 |
96 |
96 |
|
400 用 |
122 |
123 |
124 |
125 |
125 |
126 |
127 |
127 |
128 |
129 |
130 |
131 |
131 |
133 |
133 |
133 |
|
500 用 |
176 |
177 |
178 |
180 |
179 |
181 |
181 |
182 |
185 |
186 |
187 |
188 |
188 |
190 |
190 |
190 |
|
600 用 |
206 |
207 |
208 |
209 |
209 |
210 |
211 |
211 |
217 |
218 |
219 |
220 |
220 |
222 |
222 |
222 |

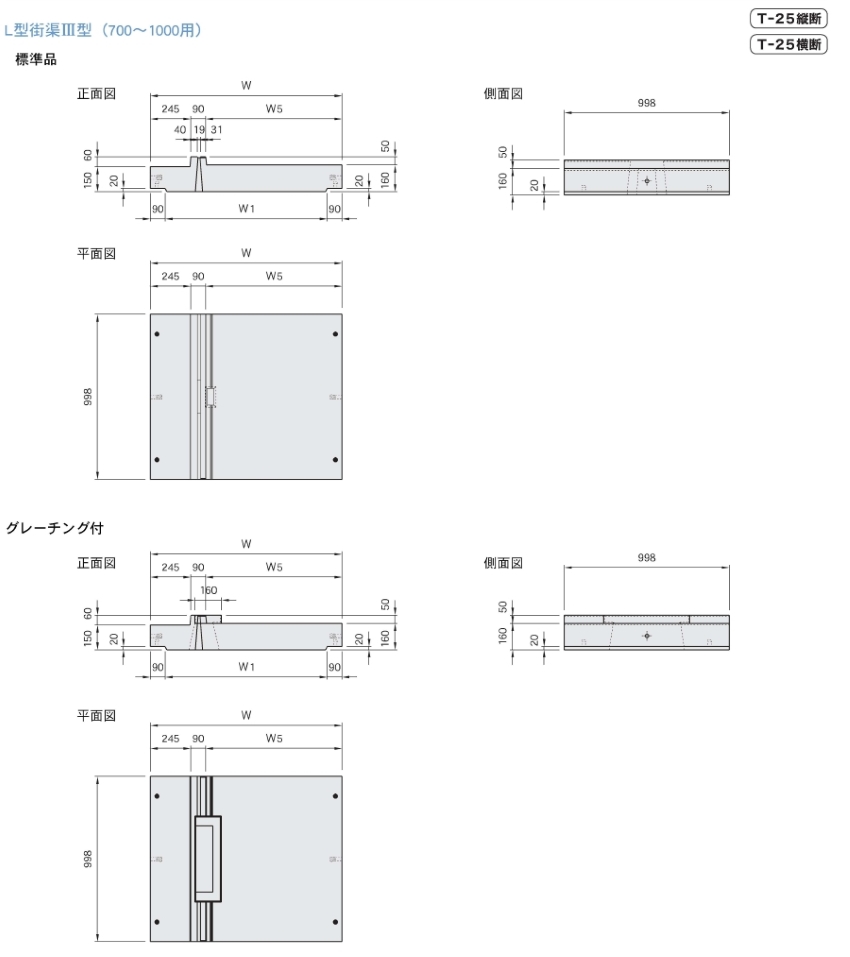

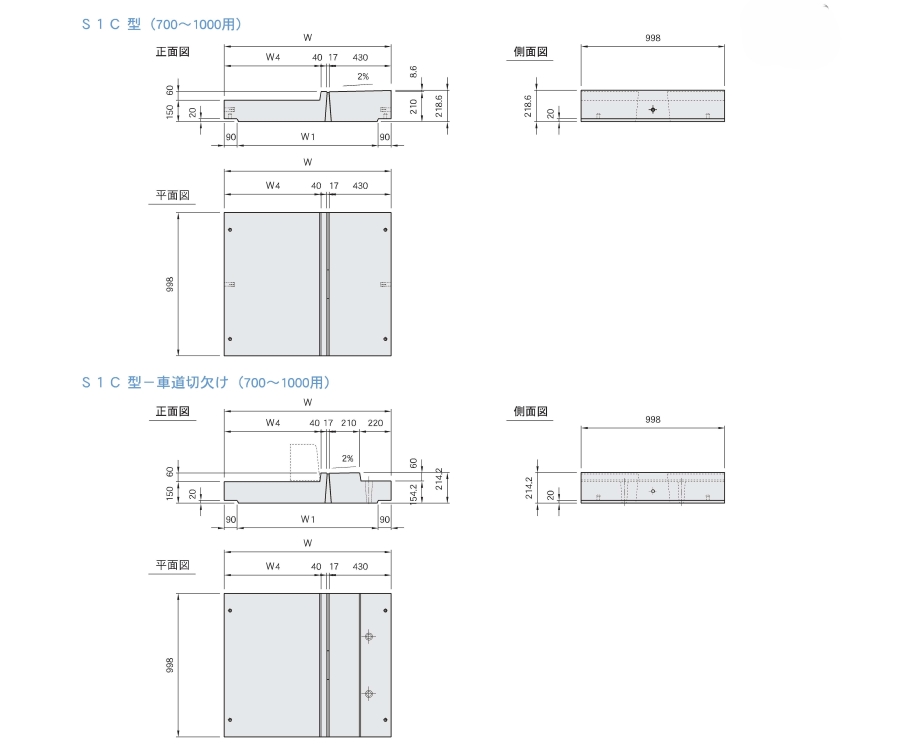

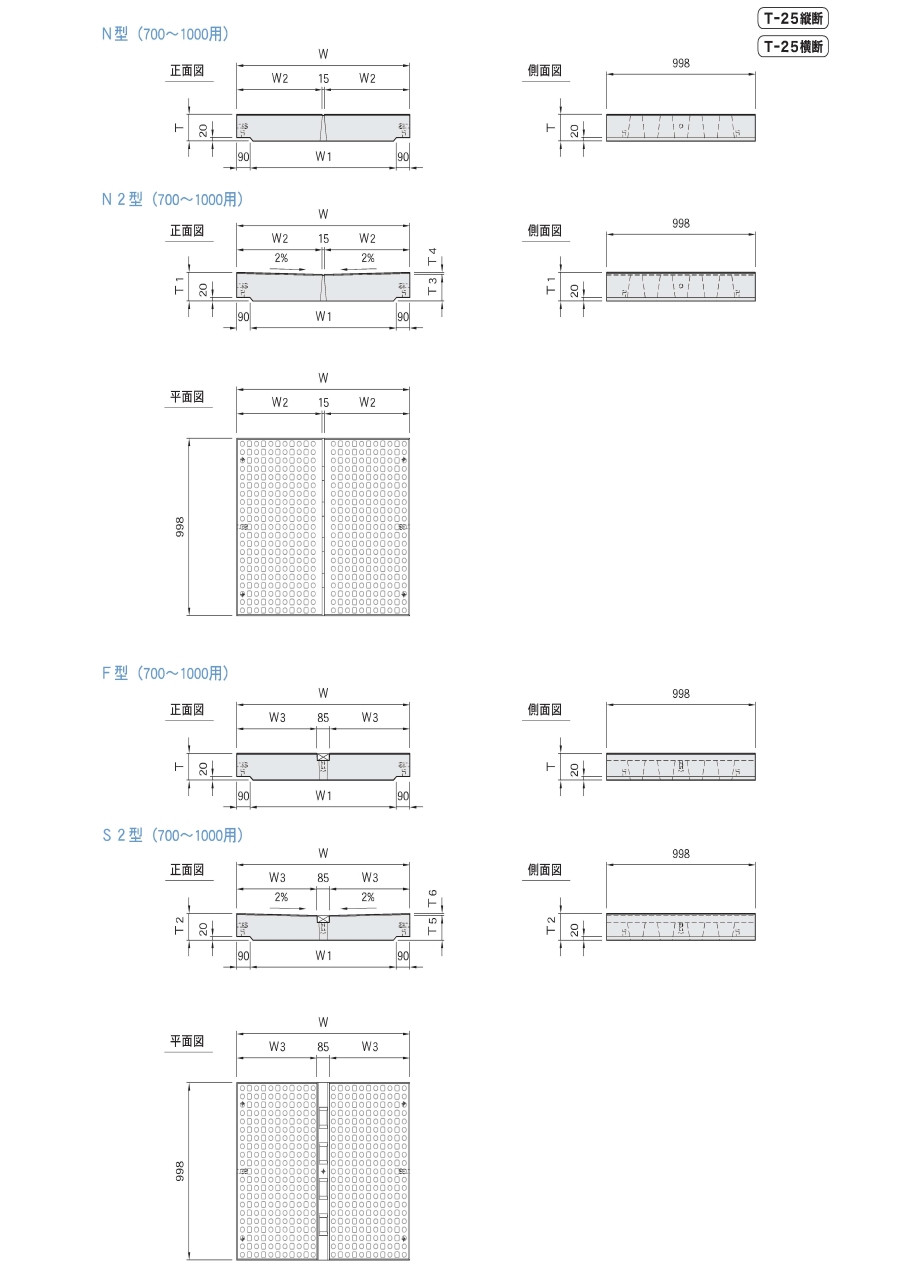

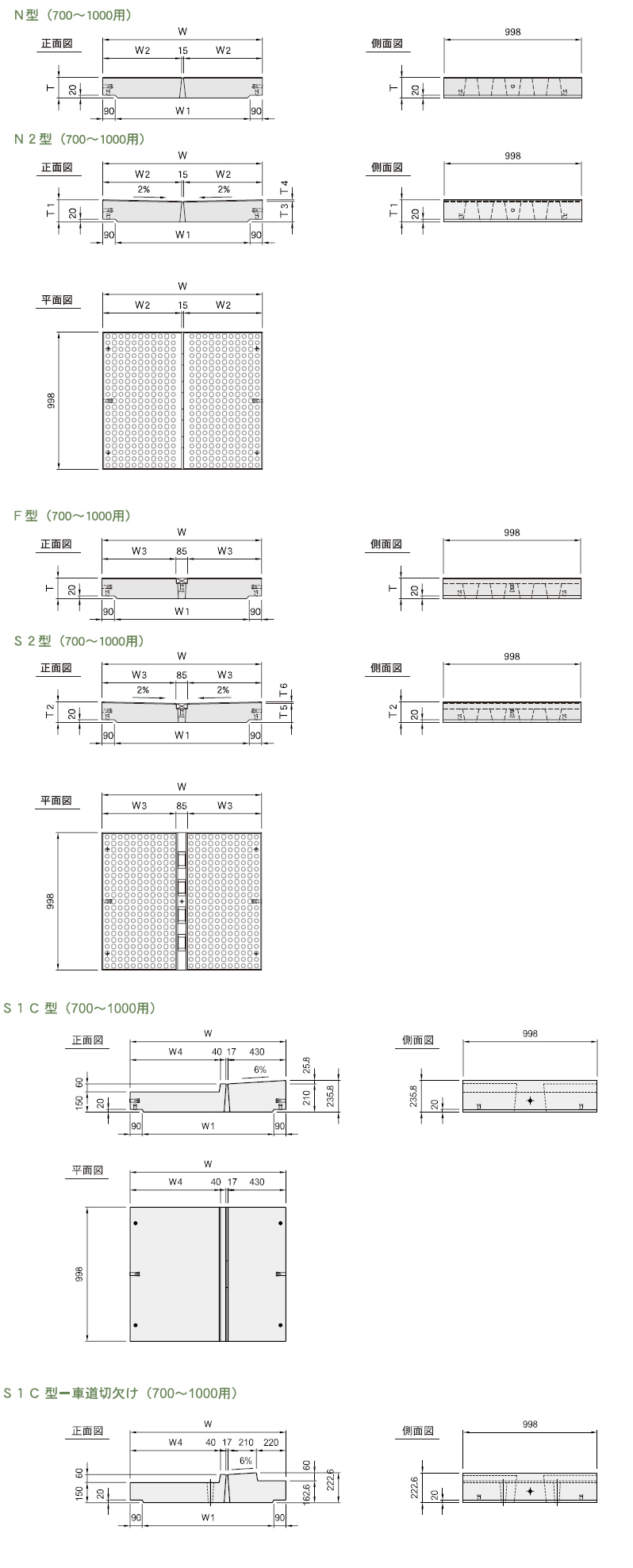

寸法表
サイズ | 寸法(mm) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
W | W1 | W2 | W3 | W4 | T | T1 | T2 | T3 | T4 | T5 | T6 | |
700用 |
860 |
680 |
422.5 |
387.5 |
373 |
150 |
150 |
147.1 |
150 |
8.5 |
139.3 |
7.8 |
800用 |
960 |
780 |
472.5 |
437.5 |
473 |
150 |
159.5 |
148.1 |
150 |
9.5 |
139.3 |
8.8 |
900用 |
1060 |
880 |
522.5 |
487.5 |
573 |
150 |
160.5 |
149.1 |
150 |
10.5 |
139.3 |
9.8 |
1000用 |
1160 |
980 |
572.5 |
537.5 |
673 |
150 |
161.5 |
150.1 |
150 |
11.5 |
139.3 |
10.8 |
重量表
サイズ | 重呈(kg) | |||||
---|---|---|---|---|---|---|
N型 | N2型 | F型 | S2型 | S1C型 | 車道切欠け型 | |
700 用 |
307 |
317 |
297 |
283 |
400 |
367 |
800 用 |
345 |
357 |
335 |
320 |
438 |
405 |
900 用 |
382 |
418 |
372 |
357 |
475 |
442 |
1000 用 |
419 |
437 |
410 |
394 |
513 |
480 |
サイズ | 寸法(mm) | 参考重量 (kg) | |||||||
---|---|---|---|---|---|---|---|---|---|
A | a | a1 | H | h | t 1 | t2 | t 3 | ||
250X250 |
350 |
250 |
210 |
550 |
250 |
50 |
78 |
105 |
201 |
300X300 |
400 |
300 |
270 |
600 |
300 |
50 |
80 |
110 |
230 |
400 |
260 |
700 |
400 |
85 |
120 |
272 |
|||
500 |
250 |
800 |
500 |
90 |
130 |
319 |
|||
600 |
240 |
900 |
600 |
95 |
140 |
364 |
|||
700 |
230 |
1000 |
700 |
100 |
150 |
416 |
|||
800 |
220 |
1100 |
800 |
105 |
160 |
465 |
|||
400X400 |
520 |
400 |
360 |
700 |
400 |
60 |
95 |
120 |
325 |
500 |
350 |
800 |
500 |
100 |
130 |
375 |
|||
600 |
340 |
900 |
600 |
105 |
140 |
427 |
|||
700 |
330 |
1000 |
700 |
110 |
150 |
486 |
|||
800 |
320 |
1100 |
800 |
115 |
160 |
541 |
|||
500X500 |
620 |
500 |
450 |
800 |
500 |
60 |
100 |
130 |
398 |
600 |
440 |
900 |
600 |
105 |
140 |
458 |
|||
700 |
430 |
1000 |
700 |
110 |
150 |
513 |
|||
800 |
420 |
1100 |
800 |
115 |
160 |
570 |
|||
900 |
410 |
1200 |
900 |
120 |
170 |
629 |
|||
1000 |
400 |
1300 |
1000 |
125 |
180 |
688 |
|||
1100 |
390 |
1400 |
1100 |
130 |
190 |
759 |
|||
1200 |
380 |
1500 |
1200 |
135 |
200 |
822 |
|||
600X600 |
740 |
600 |
540 |
900 |
600 |
70 |
115 |
140 |
519 |
700 |
530 |
1000 |
700 |
120 |
150 |
581 |
|||
800 |
520 |
1100 |
800 |
125 |
160 |
644 |
|||
900 |
510 |
1200 |
900 |
130 |
170 |
708 |
|||
1000 |
500 |
1300 |
1000 |
135 |
180 |
773 |
|||
1100 |
490 |
1400 |
1100 |
140 |
190 |
852 |
|||
1200 |
480 |
1500 |
1200 |
145 |
200 |
921 |
