リユースリッド

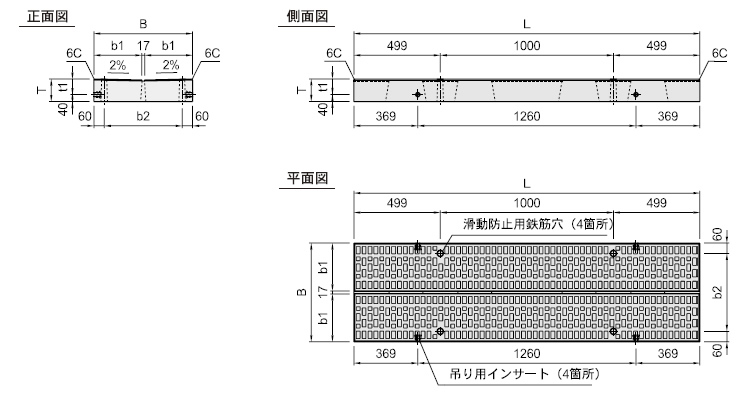

標準タイプ
T-14 (縦断・横断)
| 呼び名 | 寸 法 | 滑動防止用 鉄筋穴径 | 参考重量 (kg) | |||||
|---|---|---|---|---|---|---|---|---|
| B | b1 | b2 | T | t1 | L | |||
| 300用 T-100 |
570 |
276.5 |
450 |
100 |
60 |
1998 |
Φ30-Φ35 |
275 |
| 400用 T-100 |
670 |
326.5 |
550 |
325 |
||||
| 500用 T-120 |
770 |
376.5 |
650 |
120 |
70 |
Φ30-Φ37 |
446 |
|
T-25 (縦断・横断)
| 呼び名 | 寸 法 | 滑動防止用 鉄筋穴径 | 参考重量 (kg) | |||||
|---|---|---|---|---|---|---|---|---|
| B | b1 | b2 | T | t1 | L | |||
| 300用 T-130 |
570 |
276.5 |
450 |
130 |
90 |
1998 |
Φ30-Φ37 |
352 |
| 400用 T-130 |
670 |
326.5 |
550 |
423 |
||||
| 500用 T-150 |
770 |
376.5 |
650 |
150 |
100 | Φ30-Φ39 |
553 |
|

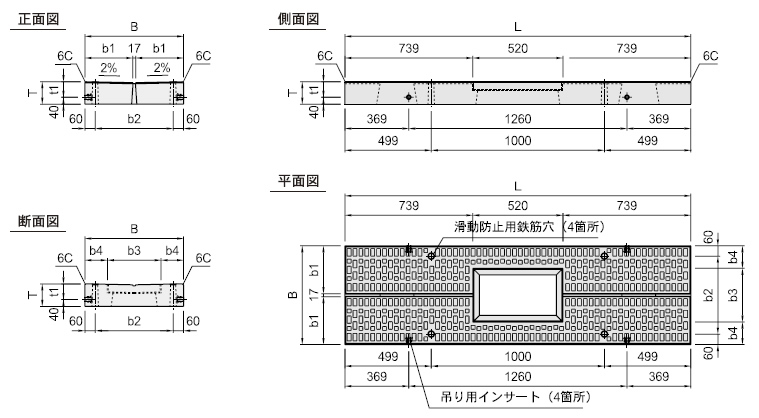

グレーチングタイプ
T-14 (縦断・横断)
| 呼び名 | 寸法 | 滑動防止用 鉄筋穴径 | 参考重量 (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| B | b1 | b2 | b3 | b4 | T | t1 | L | |||
| 300用G付 T-100 |
570 |
276.5 |
450 |
310 |
130 |
100 |
60 |
1998 |
Φ30-Φ35 |
248 |
| 400用G付 T-100 |
670 |
326.5 |
550 |
400 |
135 |
291 |
||||
| 500用G付 T-120 | 770 | 376.5 | 650 | 185 | 120 | 70 | Φ30-Φ37 | 404 | ||
T-25 (縦断・横断)
| 呼び名 | 寸法 | 滑動防止用 鉄筋穴径 | 参考重量 (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| B | b1 | b2 | b3 | b4 | T | t1 | L | |||
| 300用G付 T-130 |
570 |
276.5 |
450 |
310 |
130 |
130 |
90 |
1998 |
Φ30-Φ37 |
318 |
| 400用G付 T-130 |
670 |
326.5 |
550 |
400 |
135 |
374 |
||||
| 500用G付 T-150 | 770 | 376.5 | 650 | 185 | 150 | 100 | Φ30-Φ39 | 501 | ||
ファイルをダウンロード出来ます。
