IBC側溝セミフラット(III型,IV型,III-IV型,左右斜)

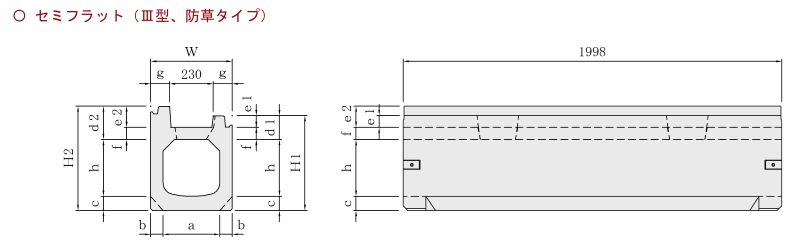

寸法表(セミフラット:III型、防草タイプ)

サイズ	寸法 (mm)													参考重量 (kg)
サイズ	W	H1	H2	a	h	b	c	d1	d2	e1	e2	f	g	参考重量 (kg)
300X300	430	502	552	300	300	65	75	127	177	62	112	65	100	543
400		602	652		400									603
500		702	752		500									665
600		802	852		600									726
700		902	952		700									787
400X400	540	613	663	400	400	70	80	133	183	63	113	70	155	785
500		713	763		500									851
600		813	863		600									917
700		913	963		700									980
800		1013	1063		800									1049

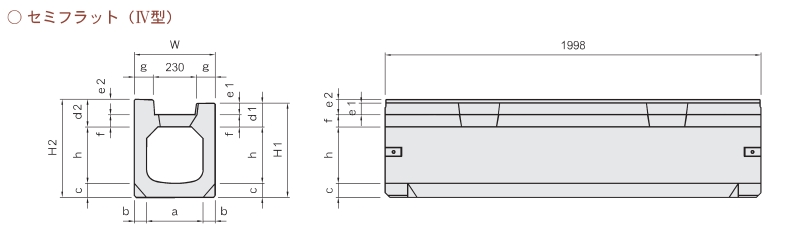

寸法表(セミフラット:IV型)

サイズ	寸法 (mm)													参考重量 (kg)
サイズ	W	H1	H2	a	h	b	c	d1	d2	e1	e2	f	g	参考重量 (kg)
300X300	430	502	522	300	300	65	75	127	147	62	82	65	100	544
400		602	622		400									604
500		702	722		500									666
600		802	822		600									727
700		902	922		700									788
400X400	540	613	633	400	400	70	80	133	153	63	83	70	155	776
500		713	733		500									842
600		813	833		600									908
700		913	933		700									971
800		1013	1033		800									1040

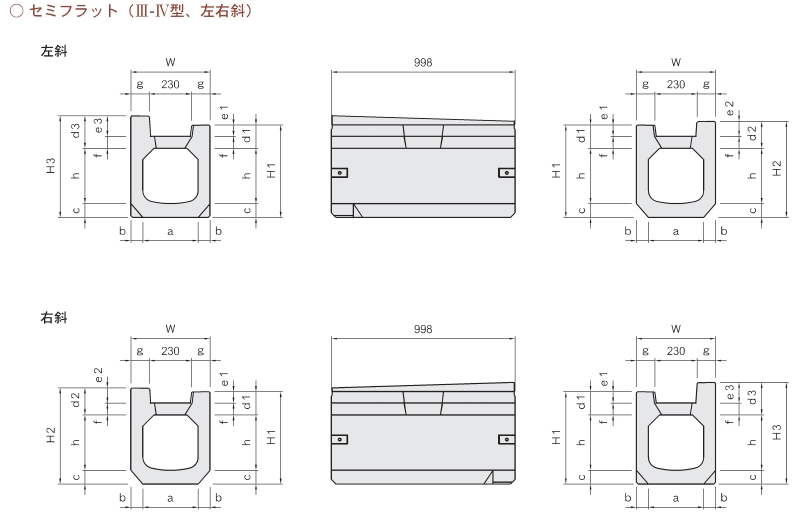

寸法表(セミフラット:III-IV型、左右斜)

サイズ	寸法 (mm)																参考重量 (kg)
サイズ	W	H1	H2	H3	a	h	b	c	d1	d2	d3	e1	e2	e3	f	g	参考重量 (kg)
300X300	430	502	522	552	300	300	65	75	127	147	177	62	82	112	65	100	272
400		602	622	652		400											333
500		702	722	752		500											363
600		802	822	852		600											394
700		902	922	952		700											424
400X400	540	613	633	663	400	400	70	80	133	153	183	63	83	113	70	155	393
500		713	733	763		500											426
600		813	833	863		600											459
700		913	933	963		700											492
800		1013	1033	1063		800											525
