IBC排水側溝桝

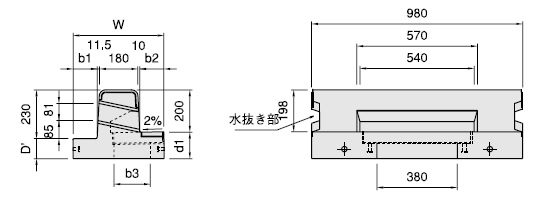

セミフラットB：I型

サイズ	寸法 (mm)						参考重量 (kg)
サイズ	W	b1	b2	b3	D+2019	d1	参考重量 (kg)
300用	430	113.5	502	300	95	125	187
400用	540	168.5	602	400	100	130	210

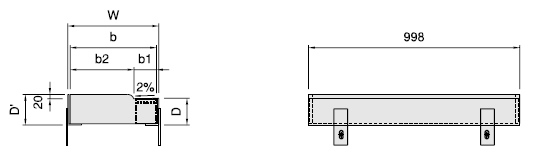

セミフラット乗入れ H=20

サイズ	寸法 (mm)						参考重量 (kg)
サイズ	W	b1	b2	D	D'	-	参考重量 (kg)
300用	430	107.5	300.5	127	145	-	105
400用	540	162.5	355.5	133	150	-	131

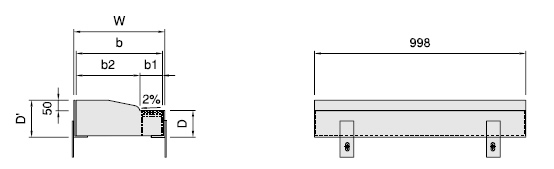

セミフラット乗入れ H=50

サイズ	寸法 (mm)						参考重量 (kg)
サイズ	W	b1	b2	D	D'	-	参考重量 (kg)
300用	430	107.5	300.5	127	175	-	121
400用	540	162.5	355.5	133	180	-	150

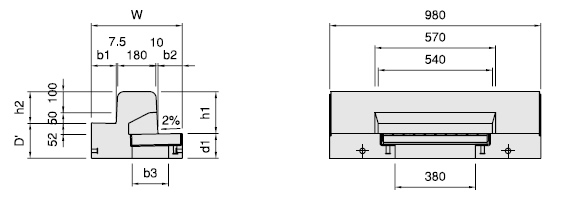

セミフラットB III型

サイズ	寸法 (mm)								参考重量 (kg)
サイズ	W	b1	b2	b3	D'	d1	h1	h2	参考重量 (kg)
300用	430	117.5	115	172	167	115	198	148	202
400用	540	172.5	170	217	173	120	197	147	233

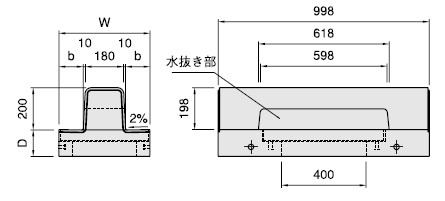

フラット

サイズ	寸法 (mm)			参考重量 (kg)
サイズ	W	b	D	参考重量 (kg)
300用	430	115	127	166
400用	540	170	133	191

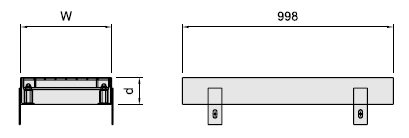

フラット乗入れ

サイズ	寸法 (mm)			参考重量 (kg)
サイズ	W	d	-	参考重量 (kg)
300用	430	127	-	60
400用	540	133	-	75

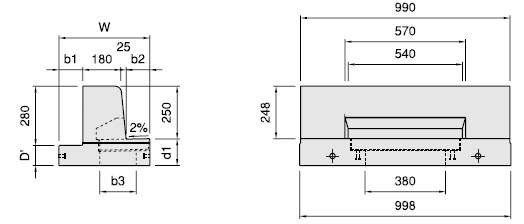

中央分離帯用 C

サイズ	寸法 (mm)						参考重量 (kg)
サイズ	W	b1	b2	D'	d1	-	参考重量 (kg)
300用	430	112.5	112.5	95	125	-	212
400用	540	167.5	167.5	100	130	-	235

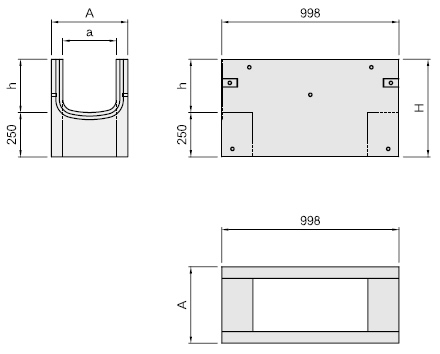

下部桝

サイズ	寸法 (mm)				参考重量 (kg)
サイズ	A	a	H	h	参考重量 (kg)
300X300	430	300	550	300	231
400			650	400	262
500			750	500	292
600			850	600	323
700			950	700	354
400X400	540	400	650	400	301
500			750	500	334
600			850	600	367
700			950	700	400
800			1050	800	433

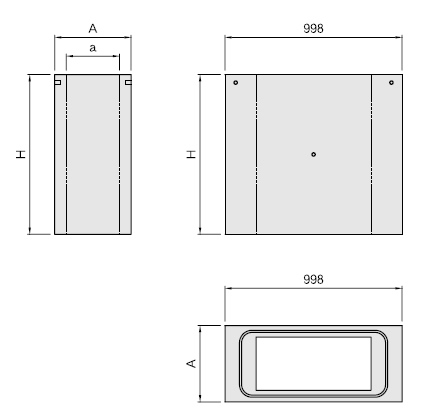

嵩上桝

サイズ	寸法 (mm)			参考重量 (kg)
サイズ	H	A	a	参考重量 (kg)
300用	100	430	300	57
	200			113
	300			169
	400			227
	500			282
	600			338
	700			395
	800			451
	900			507
	1000			563
400用	100	540	400	68
	200			135
	300			202
	400			269
	500			336
	600			403
	700			470
	800			538
	900			605
	1000			672
