本体横断

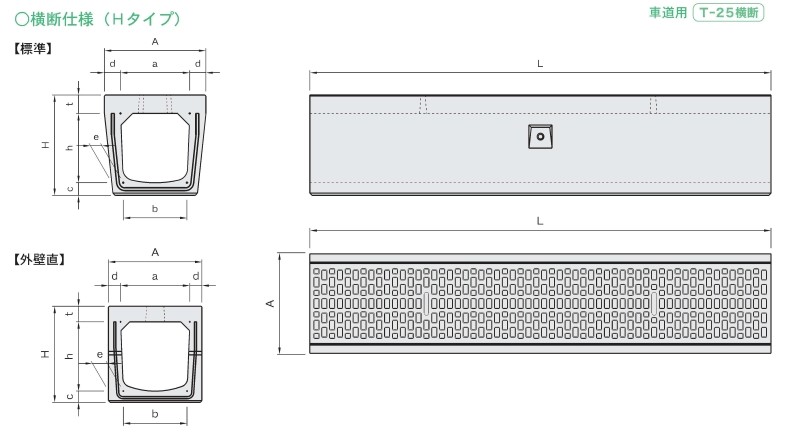

　　[標準]

呼び名	寸法(mm)										参考重量 (kg)
呼び名	A	a	H	h	b	c	d	e	t	L	参考重量 (kg)
250X250	390	250	385	250	230	55	70	50	80	1998	399
300X300	440	300	435	300	276	55	70	50	80	1998	471
400			540	400	268	60		55			539
500			645	500	260	65		60			620
600			750	600	252	70		65			706

　　[外壁直]

呼び名	寸法(mm)										参考重量 (kg)
呼び名	A	a	H	h	b	c	d	e	t	L	参考重量 (kg)
250X300	390	250	435	300	226	55	70	82	80	1998	492
400			540	400	218	60		86			582
500			645	500	210	65		90			675
400X400	540	400	555	400	368	65	70	86	90	1998	739
500			660	500	360	70		90			835
600			765	600	352	75		94			935
700			865	700	344	75		98			1025
500X500	680	500	675	500	450	75	70	115	100	1998	1128
600			780	600	440	80		120			1254
700			880	700	430			125			1369
800			980	800	420			130			1490

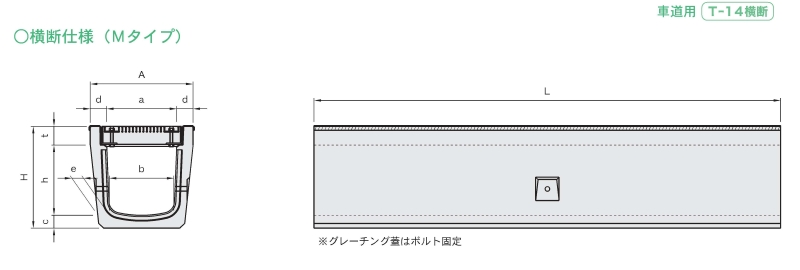

呼び名	寸法(mm)										参考重量 (kg)
呼び名	A	a	H	h	b	c	d	e	t	L	参考重量 (kg)
250X250	390	250	385	250	230	55	70	50	80	1998	268
300			435	300	226	55		50			295
400			540	400	218	60		55			370
500			645	500	210	65		60			450
300X300	440	300	435	300	276	55	70	50	80	1998	297
400			540	400	268	60		55			388
500			645	500	260	65		60			469
600			750	600	252	70		65			555
400X400	540	400	555	400	368	65	70	60	90	1998	458
500			660	500	360	70		65			544
600			765	600	352	75		70			634
500X500	680	500	675	500	450	75	70	70	100	1998	681
600			775	600	440			70			751
700			875	700	430			75			843
800			980	800	420	80		80			953

※Mタイプグレーチング蓋は参考重量に含まれておりません。

図面ダウンロードファイル

ファイルをダウンロード出来ます。
