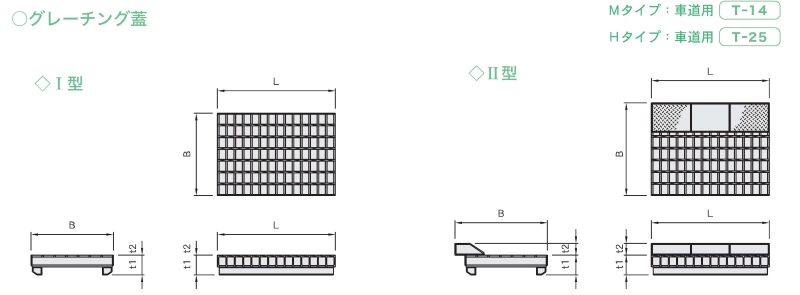

グレーチング蓋





呼び名寸法 (mm)参考重量(kg)
Bt1t2L普通目細目
普通目細目
Ⅰ型250用M500

300

 89

－

485

500

10.8

13.6
1000

995

995

21.5

 27.4
H500 300 89 － 485 500 11.4 13.6
1000 995 995 23.6 27.4
300用M500 350 84 － 485 500 14.5 17.2
1000 995 995 27.3 34.4
H500 350 84 － 501 500 17.0 20.0
1000 995 995 33.6 40.7
400用M500 450 94 － 485 500 19.5 23.5
1000 995 995 38.4 46.5
H500 450 94 － 501 500 24.1 37.3
1000 995 995 47.3 73.0
500用M500 570 104 － 501 500 25.0 32.7
1000 995 995 48.8 65.6
H500 570 104 － 501 500 30.7 44.3
1000 995 995 61.8 87.5
Ⅱ型250用M500（H=50）  300 89 50 485 500 17.0 19.8
500（H=100） 100 485 500 18.8 21.7
H500（H=50） 300 89 50 485 500 17.6 19.8
500（H=100） 100 485 500 19.4 21.7
300用M500（H=50） 350 84 50 485 500 20.6 23.4
500（H=100） 100 485 500 22.5 25.3
H500（H=50） 350 84 50 501 500 23.2 26.3
500（H=100） 100 501 500 25.1 28.2
400用M500（H=50） 450 94 50 501 500 25.9 29.7
500（H=100） 100 501 500 27.6 31.6
H500（H=50） 450 94 50 501 500 30.5 43.8
500（H=100） 100  501 500  32.2 45.5
500用M500（H=50） 570 104 50 501 500 33.2 39.1
500（H=100） 100 501 500 34.9 40.8
H500（H=50） 570 104 50 501 500 40.0 52.2
500（H=100） 100 501 500 41.7 53.9
