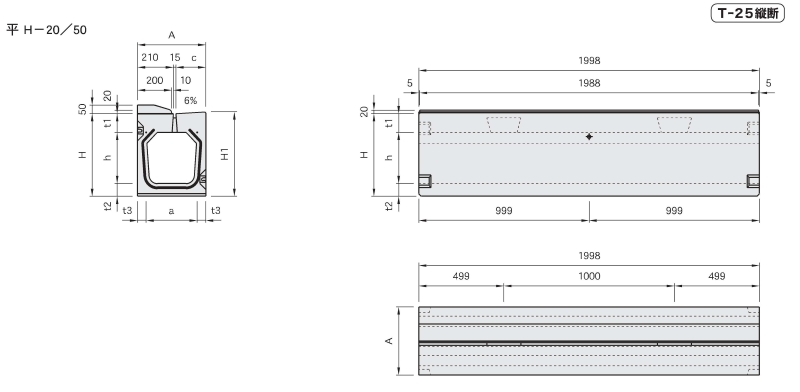

L型縁石付スリット側溝 (平 H-20、平 H-20/50）
|
サイズ |
寸法(mm) |
H-200 参考重量(kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A |
a |
H |
H1 |
h |
t1 |
t2 |
t3 |
c | H-20 | H-20/50 | |
|
300X300 |
400 | 300 | 485 | 495.5 | 300 | 110 | 75 | 50 | 175 | 579 | 610 |
|
400 |
585 | 595.5 | 400 | 638 | 671 | ||||||
| 500 | 685 | 695.5 | 500 | 698 | 731 | ||||||
| 400X400 | 510 | 400 | 625 | 642.1 | 400 | 130 | 95 | 55 | 285 | 887 | - |
| 500 | 725 | 742.1 | 500 | 954 | - | ||||||
| 500X500 | 640 | 500 | 770 | 794.0 | 500 | 150 | 120 | 70 | 415 | 1345 | - |
| 600 | 870 | 894.0 | 600 | 1429 | - | ||||||
| 600X600 | 800 | 600 | 880 | 914.5 | 600 | 160 | 120 | 100 | 575 | 1888 | - |
